ATOMOS(アトモス) SHOGUN 7 モニター&フィールドレコーダー

SHOGUN 7特長

搭載されている7.2インチモニターは従来とは異なる新技術の採用で、モニターパネルの輝度
を映像に合わせ、個別に操作を行う新しい360ゾーンバックライトを設けた1920x1200パネル
となっており、ATOMOSの独自技術「Dynamic AtomHDR Technology」により コントラスト比
1,000,000:1、15+Stopsのダイナミックレンジを実現、より豊かで深みのあるブラックとカラ
ーの表現を可能にします。
映像出力は12G-SDIとHDMI2.0x1本、映像入力はSDI入力4本とHDMI 2.0を1本搭載 HDMI→
SDI、SDI→HDMI に映像変換も可能です。
ストリーミング中の収録が終わるとノンリニア編集にAtomOS xmlファイルをインポートする
だけで、タイムライン上に編集内容が反映されます。

ファームウェアのアップデートにて対応予定

最大HDp60 SDI ISOの4系統をモニタリング、収録、切り替えに対応。現場で柔軟にディレクシ
ョンすることができます。
ATOMOS社とDolby社との提携により「Dolby Vision」出力に対応。ドルビービジョン対応モニ
ターに接続すれば4K HDRをさらに高画質な映像で表現します。

同梱物

・SHOGUN 7本体
・ACアダプター
・マスターキャディII
・キャリーケース

仕様

質量	本体のみ	709g
	外形サイズ	W:214xH:127xD:45(mm)
	筐体素材	ポリカーボネートABS樹脂
	マウント用ネジ穴	上面: 1/4-インチ スクリューマウントx1 下面: 1/4 インチ スクリューマウントx1
電源	消費電力	10-33W
	互換バッテリー	ATOMOS NP-Fシリーズ及びAtomX等のサポート品
	対応入力電圧	6.2V - 16.8V
	バッテリー駆動時間 (2x7.4V時)	モニター+録画(4Kp30)動作時 ・5200mAh 約1.5時間 ・7800mAh 約2.2時間
	DC入力	同梱のACアダプターを使用
タッチスクリーン	スクリーンサイズ	7.2型
	画面解像度	1920x1280
	PPI	325PPI
	アスペクト比(ビデオ表示)	16:9
	対応色域	ワイドカラーガモット(105 DCI-P3)
	Look up table(LUT)対応	3D LUT (.cube フォーマット)
	アナモフィック デ スクイーズ	2x、1.5x、1.33x
	LCD/タッチパネル	Dynamic Atom HDR zoned backlight(IPS液晶)
HDR	Dynamic AtomHDR Technology	対応
	バックライト	ダイレクトLED
	ゾーン	360個のLEDから直接照射
	LEDs	ワイドキャリブレーション D65 もしくは D95
	色深度	10ビット
	対応色域	DCI-P3 105
	最大輝度	1500nit (+/- 10 )
	色制御	LEDにリアルタイムで輝度解析を行うオンザフライ方式
	HDR変換	Log/RAW 映像をHLGもしくはPQ変換
HDRモニタリングテクノロジー	対応Logフォーマット Gamma	Sony SLog / SLog2 / SLog3 Canon CLog / CLog2 / Clog3 ARRI Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320 / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600 Panasonic Vlog JVC JLog1 RED Log3G10 / RED LogFilm FujiFilm F-log Nikon N- Log PQ10k HLG
	対応カラースペース Gamut	Sony SGamut / SGamut3 / SGamut3.cine Canon Cinema / DCI P3 / DCI P3+ Nikon Bt2020 Panasonic V Gamut Arri Alexa Wide Gamut Rec709 / BT.2020 JVC RED WideGamut / RED DragonColor / DragonColor2 / RED Color2 / RED Color3 / RED Color4 /
	LCD駆動ビット深度	10-bit (8+2 FRC)
ビデオ入力/スルー出力	HDMI	HDMI 1xHDMI(2.0)
	SDI	Quad Link 4 x 3G/6G SDI*, 4 x 3G-SDI*, 2x 12G single link SDI *将来のファームウェアアップデートで対応
	対応ビデオ入力信号	非圧縮 10bitもしくは8bit 4:2:2(カメラによる)
	同期信号	外部同期信号の入力
ビデオ出力(再生)	HDMI	HDMI(2.0)x1
	SDI	4K-SDI 12Gx2 もしくはHD-SDI 3G/6G
	対応ビデオ出力信号	非圧縮 10bitもしくは8bit 4:2:2(再生ファイルによる)
映像変換	HDMI → SDI
	SDI → HDMI
オーディオ入出力 (48kHz PCM Audio)	HDMI	2chもしくは8sh 24-bit(カメラによる)
	SDI	12ch 48kHz 24-bit
	アナログオーディオ	2CH 平衡アナログオーディオ XLR入出力ダイナミックレンジ 90dB以上 最大シグナルレベル +24dBu 最大アナログゲイン +52dB 48V Phantom Power for Mic
	ヘッドフォン出力	2ch 3.5mm
サポートするコーデック形式とフレームレ ー ト ( 録画/再 生)	RAW	ProRes RAW ProRes CinemaDNG(CDNG up to 30p only) Avid DNxHD
	Sony: FS700, FS-5, FS-7, FS-7MkII ※RAW出力にオプションユニット (XDCA- FS7) が必要	4K DCI; 24/25/30/50/60p 4K UHD; not supported in camera 2K; 24/25/30/50/60/100/120/200/240p 1080; ※カメラによってはサポートされない。
	Canon C300MKII/C500 CDNG	4K DCI; 24/25/30p 4K UHD; 24/25/30p 2K; not supported in camera 1080; ※カメラによってはサポートされない。
	Panasonic VaricamLT, EVA1	5.7K DCI; 24/25/30p (EVA1 ProRes RAWのみ) 4K DCI; 24/25/30/50/60p 4K UHD; 24/25/30/50/60p 2K; 24/25/30/50/60/100/120/200/240p 1080; ※カメラによってはサポートされない。
	推奨カメラの基本的に対応する解像度とフレームレート	4K DCI: 23.98/29.9/59.94p 4K UHD: 23.98/29.9/59.94p 2K DCI: 23.98/29.9/59.94p 1080p: 23.98/29.9/59.94p
	ゲーム機やゲーム用PCのグラフィックボードでサポートさ れる解像度	1080p; 24/25/30/50/60/100/120
オンボード処理	プルダウン除去	24/25/30pSF > 24/25/30p (2:2 プルダウン) 60i > 24p (3:2 プルダウン)
	4K to HDダウンスケーリング	対応(4K入力スルーアウト/再生出力時、RAW入力時非対応)
リモート 開始/停止操作	HDMI	自動HDMIトリガーにより操作。サポートされるプロトコルは Canon, Sony, Atomos Open Standard
	SDI	SDIトリガー対応カメラを選択可能。
	その他	LANC スレイブモード
再生機能	プレイリスト/ 外部同期/ LTC	いずれからも可能。
	CDNG(コンテンツに記録)	不可。
	ProRes(コンテンツに記録)	全ての録画ファイルが再生可能。100フレーム/秒以上のスロ ーモーションも再生。
	DNxHR / DNxHD(コンテンツ に記録)	全ての録画ファイルが再生可能。100フレーム/秒以上のスロ ーモーションも再生。
録画機能	プリロール録画	可能。(HD:8秒 4K:2秒)
	カスタムタイムラプス機能	可能(但し、将来のファームウェアアップデートで対応)
	対応メディア	2.5” SSD/HDDで(記録フォーマット/解像度/フレームレート)互換性があり、ATOMOSホームページのテスト済み、承認済みのドライブリストに掲載されている機種)
	マスターキャディケース	マスターキャディ? ※1個 j標準添付
	マスターキャディドック	USBドッキングステーション 2.5型SATA 、 USB 2.0/3.0(別売)
	メディア用インターフェース	対応編集ソフト Final Cut Pro / Media Composer / Premiere Pro / After Effects / EDIUS / Vegas Pro / Lightworks / Autodesk Smoke
構成内容品	・SHOGUN 7 本体 ・マスターキャディ? ・ACアダプター(12V-3A) ・キャリーケース
保証期間	メーカー保証	ご購入日より1年間 ユーザー登録でご購入日より3年間に延長 *液晶パネル/アクセサリーは延長対象外
対応アクセサリー	AtomX SSDmini、ATOMOSが推奨する2.5” SSD、Power Kit、ATOMOS Battery(7800mAh、 5200mAh 、2600mAh)、Fast Charger 他 ※対応アクセサリーについては https://www.atomos-japan.com/ 及び、https://www.atomos.com/ をご参照ください。

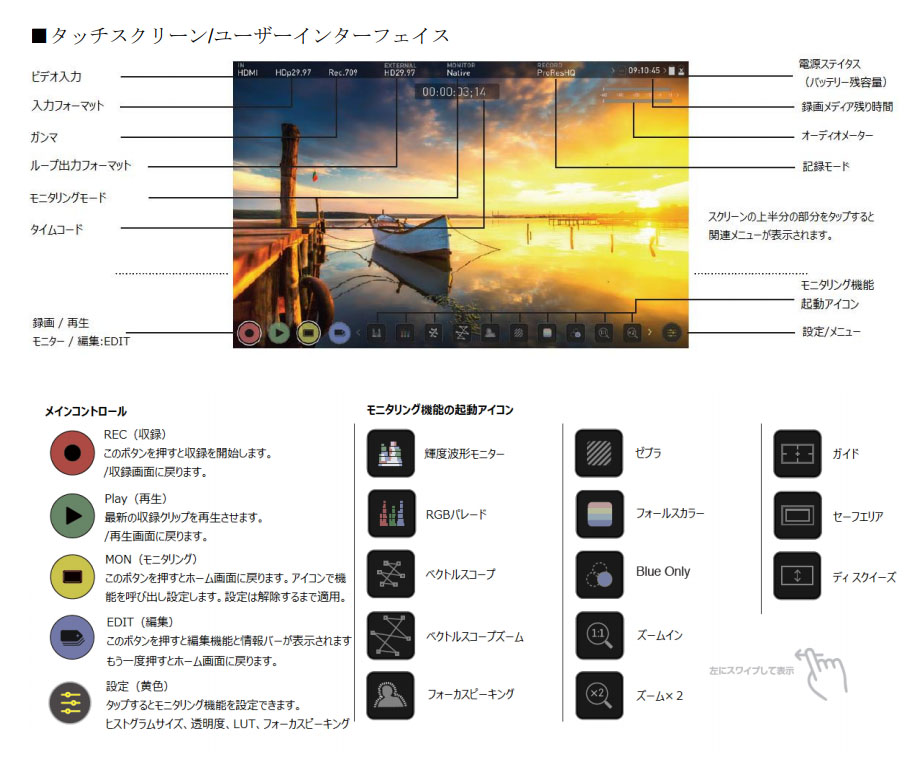

各部説明
