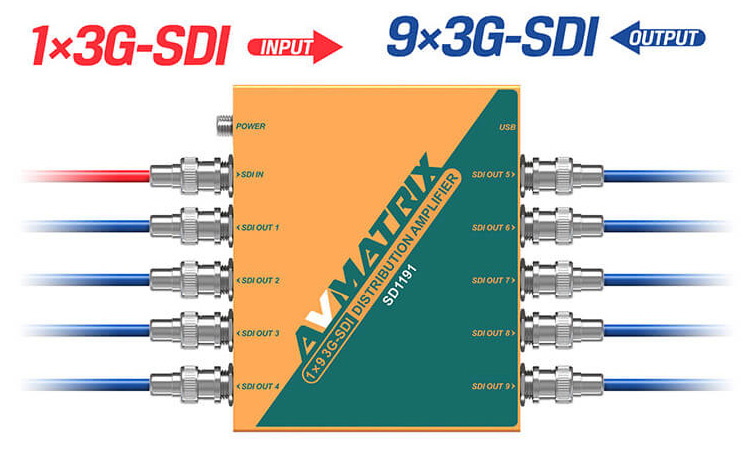

リクロック搭載3G-SDI 9分配器
・SDI 9分配器・3G/HD/SD-SDIマルチフォーマット対応
・リクロック&イコライザ機能搭載
・入力信号のケーブル補償機能 3G-SDI 120m(5C-FB)
・タイムコード及びエンベデッドオーディオの分配に対応
・ネジロック式DCコネクタ採用の電源入力搭載
・強固なメタル筐体で専用マウントブラケット付属
・安心の3年保証
3G/HD/SD-SDI マルチフォーマット対応
入力信号はSMPTE規格に準拠した3G/HD/SD-SDIの信号に対応するほか、DVB-ASIにも対応します。また、入力信号に重畳されるタイムコードデータやエンベデッドオーディオデータは、すべての出力端子にそれぞれ分配出力されます。

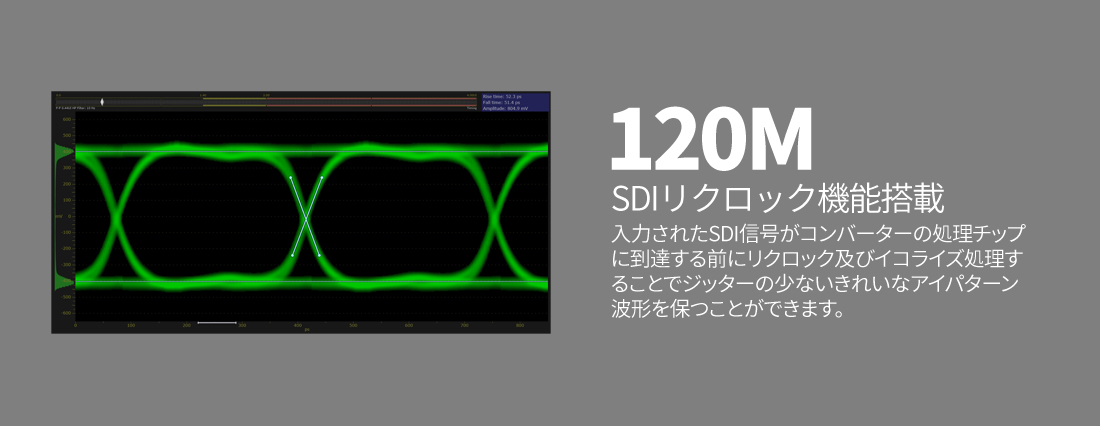

リクロック&イコライザ機能搭載と入力信号のケーブル補償機能
SDI入力端子側のリクロック機能により、入力された信号はイコライズ処理でジッターを取り除き、ケーブル伝送中に減衰したSDI信号を3G-SDIで最長120m(5C-FB相当ケーブル) *1) まで自動補償し、正常な状態で受信することが可能です。また、SDI出力端子側にはドライバチップを搭載。入力側でクリーンに処理されたSDI信号をドライバチップによりクロック補正とリタイミングされた状態で出力されます。。
ネジロック式DCコネクタ採用の電源入力搭載
広範囲電圧に対応したネジロック式のDC入力端子を搭載し、不意に電源入力が抜けるリスクが軽減されます。

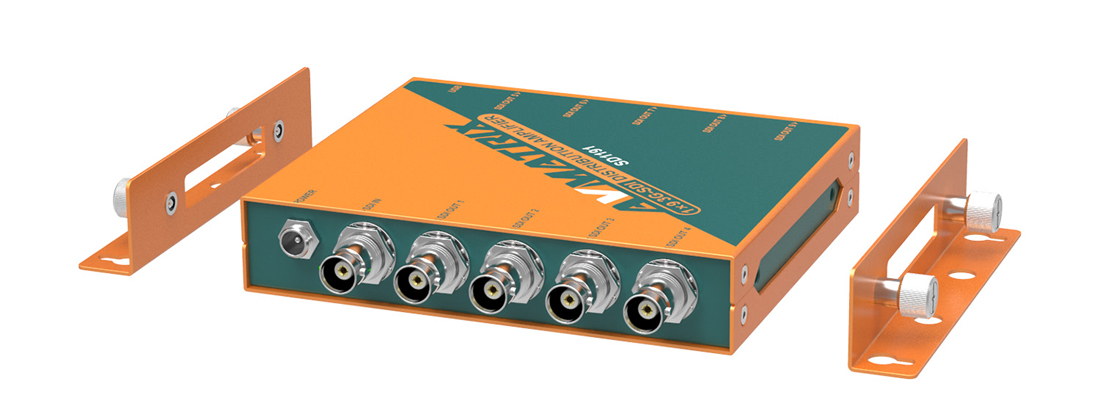

強固なメタル筐体で専用マウントブラケット付属
シリーズ共通デザインの筐体に取付可能な専用マウントブラケットが標準で付属。専用マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。
広範囲電圧に対応したネジロック式のDC入力端子を搭載し、不意に電源入力が抜けるリスクが軽減されます。
強固なメタル筐体で専用マウントブラケット付属
シリーズ共通デザインの筐体に取付可能な専用マウントブラケットが標準で付属。専用マウントブラケットを使えば、壁面や市販のディスプレイへ簡単に本機を取り付けることが可能です。
使用シーン・用途
3G-SDI分配器シリーズは、安定した信号品質が必要となる放送局やライブ会場はもちろんのこと、イベント会場、スタジオ、工場、医療など様々な現場でご利用いただけます。| 入力端子 | SDI | 3G/HD/SD-SDI x 1 |
|---|---|---|
| 出力端子 | SDI | 3G/HD/SD-SDI x 9 |
| SDI対応 | 入出力フォーマット | 2048x1080p 30/29.97/25/24/23.98 2048x1080Psf 30/29.97/25/24/23.98 1080p 60/59.94/50 1080p 30/29.97/25/24/23.98 1080PsF 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50 720p 30/29.97/25/24/23.98 625i 50 PAL 525i 59.94 NTSC |
| カラースペース | RGB 4:4:4 10bit、12bit / YUV 4:2:2 10bit、12bit / YUV 4:4:4 10bit、12bit / XYZ 4:4:4 12bit | |
| SDI準拠規格 | SMPTE 372M / 259M / 292M / 296M / 352M / 424M / 425M (レベルA/B) / DVB-ASI | |
| 本体サイズ | 寸法 | 125.5 x 104 x 25mm*突起物含まず |
| 重量 | 約600g | |
| 動作温度 | -20~60℃ | |
| 保存温度 | -30～70℃ | |
| 動作/保存湿度 | 0～90%*結露なきこと | |
| 電源 | 入力電圧 | DC 6～24V |
| 消費電力 | 最大5W | |
| 付属品 | ACアダプター x 1/ 専用マウントブラケットx 2 / 保証書 | |
| 認証 | FCC / CE / RoHS / PSE(ACアダプターのみ) | |
| 保証期間 | ご購入から3年間 | |
※AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※画像は全てイメージです。

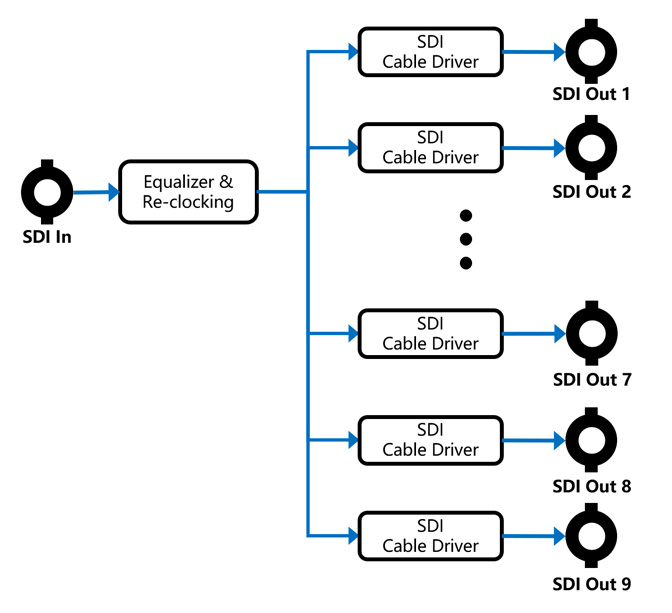

ブロックダイヤグラム
