Roland(ローランド) VR-4HD HD AVミキサー

ライブ配信から収録まで、A4サイズでフルHD対応の
オールインワン HD AVミキサー

VR-4HDはコンパクトなボディでHDスタジオを実現するAVミキサー。フルHD1080p対応のビデオ・スイッチャー、デジタル・オーディオ・ミキサー、タッチ・モニター、USBビデオ・キャプチャー・ボックスをA4サイズの筐体に詰め込んだ製品です。
映像、音声のオペレーションをたった一人で実現する、直感的な操作感を実現。内蔵されたマルチビュー表示のタッチ・モニターを触れるだけで、映像のスイッチングができます。
コンパクトで高機能なVR-4HDは、学校、会議、企業イベント、スポーツ中継、イベント現場など、様々な現場に最適です。

システム・プログラム VER.2.000公開

以下の機能が追加されました。

●PinP
・子画面形状変更
・子画面の切り抜き
・子画面内の映像位置調整


●SPLIT
・CENTER 区切り位置を自由に調整


●VIDEO FOLLOWS AUDIO機能

●BEAT SYNC SWITCHING機能

●AUTO SCAN
・ランダム映像切り替え設定追加
・AUTO SCAN TIME をチャンネルごとに設定


●操作子ごとにパネル・ロック可能

詳しくはこちら

直感操作で高品位な映像・音声

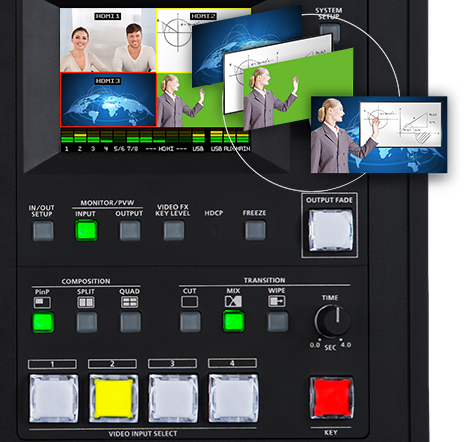

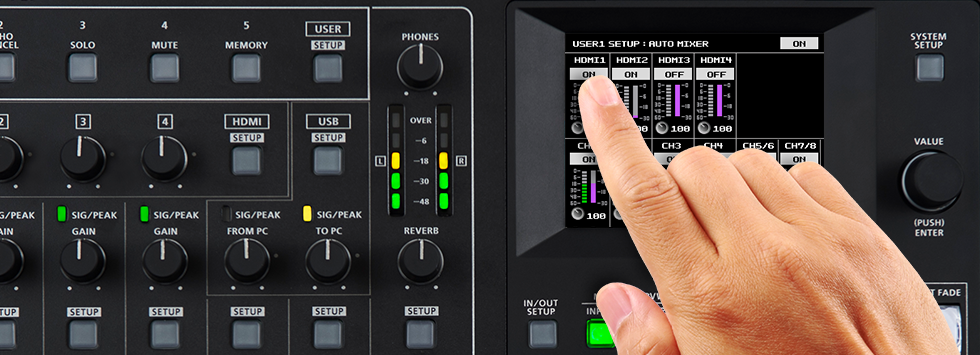

VR-4HDは、タッチ・モニターとスイッチ、フェーダーで、直感的に映像・音声を操作。タッチ・モニターにマルチビュー表示された映像を触れると、出力映像をスイッチできます。PinPの位置も画面タッチで調節。
音声は入力ごとに用意されたフェーダーやつまみで操作できます。細かい設定もタッチ・モニターと専用つまみで操作できるので、設定用のPCなし、スタンドアロンでの運用が可能です。

VIDEO

合成処理

AUDIO

18入力対応 デジタル・オーディオ・ミキサーVR-4HDは高機能デジタル・オーディオ・ミキサーを搭載。4系統のXLR/TRS、1系統のRCAステレオ、1系統のミニステレオのアナログ音声に加え、4系統のHDMIやUSBから入力された音声をミックスできます。ミキシング結果はXLR、RCAのアナログ端子と、HDMI、USBのデジタル端子から出力されます。

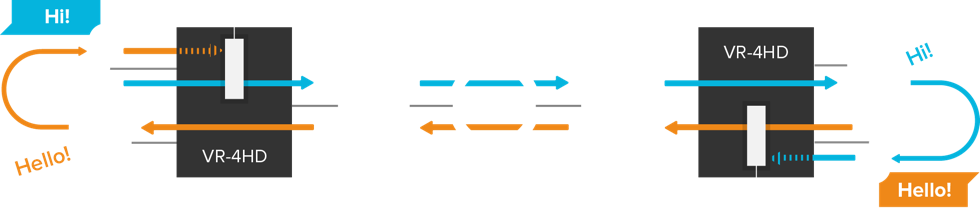

USB端子は音声のループ・バックに対応。PCの音声出力をUSBでVR-4HDに入力し、ミックスした結果を再びPCに戻すことができます。PCでBGMを流しながら、BGMとマイクの音声をミキシングして、SkypeなどのTV会議ソフトに戻すことが可能です。また、TV会議で便利なエコーキャンセル機能を搭載しています。

新開発のオート・ミキシング機能は、入力された音声の大きさを感知して、自動的に音声のミックスを行えます。複数の出演者がランダムに話すような、会議やパネルディスカッション、イベントのライブ配信などの現場で威力を発揮します。

• ブロック・ダイアグラム
• 仕様書
• 寸法図

主な機能

• A4サイズ、ポータブルHD AVミキサー
• オート・スキャン・モード [Ver.2.0]
• タッチ・モニターとパネルスイッチ、フェーダーで直感的な操作感
• 6入力、4チャンネル・ビデオ・スイッチャー
• HDMI x4、RGB x1、コンポジット x1対応*1
• HDMI入力4にPC解像度にも対応したスケーラーを搭載*1 *2
• 18入力デジタル・オーディオミキサー(EQ、ディレイなどのエフェクト搭載)
• 新開発オートミキシング、エコーキャンセル機能
• DSK、PinPなどの映像合成機能
• 入力映像のキャプチャ*3[Ver.1.5]
• マルチビューワー内蔵タッチ・モニター (オーディオレベルメータ搭載)
• HDMIマルチビュー出力
• USB Video / Audio Class対応。最大1080/30pの非圧縮映像を出力
• USBオーディオ・ループバックに対応し、PCの音声出力を入力音声として使用可能

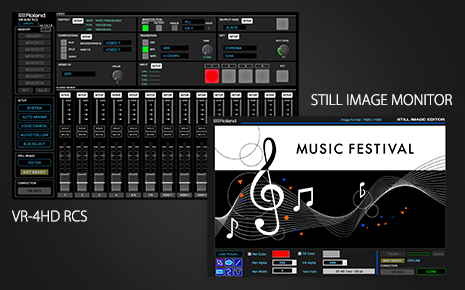

• 専用ソフト「VR-4HD RCS」でPC/Macからの外部制御が可能
• 「VR-4HD RCS」からの静止画伝送*3[Ver.1.5]
• タリー/GPIO対応

*1 HDCP準拠
*2 EDIDエミュレーター搭載
*3 電源を切ると記録が削除されます。

映像
映像処理	4:2:2(Y/Pb/Pr)、8ビット

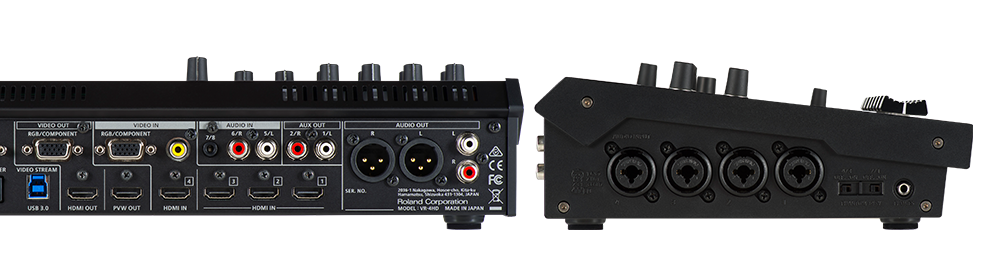

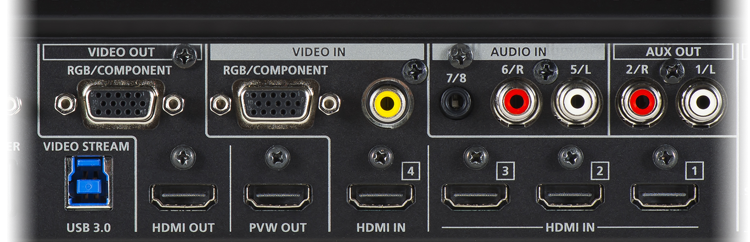

入力端子	INPUT 1～3: HDMI Type A(19ピン)×3 ※HDCP対応 INPUT 4:(HDMI、RGB/COMPONENT、COMPOSITEのどれかを選択) HDMI Type A(19ピン)×1　※HDCP対応 RGB/COMPONENT(15ピン・ミニD-subタイプ)×1 COMPOSITE(RCAピン・タイプ)×1
出力端子	MAIN OUT: HDMI Type A(19ピン)×1　※HDCP対応 RGB/COMPONENT(15ピン・ミニD-subタイプ)×1 PREVIEW OUT: HDMI Type A(19ピン)×1　※HDCP対応 USB3.0: USB B タイプ×1
入力映像フォーマット	HDMI INPUT 1～3: 720/59.94p、720/50p(SYSTEM FORMAT 720p設定時) 1080/59.94i、1080/50i、1080/59.94p、1080/50p(SYSTEM FORMAT 1080iまたは1080p設定時) INPUT 4: HDMI、RGB/COMPONENT: 480/59.94i、576/50i、480/59.94p、576/50p 720/59.94p、720/50p、1080/59.94i、1080/50i 1080/59.94p、1080/50p VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz) WXGA(1280×768/60Hz)、SXGA(1280×1024/60Hz) FWXGA(1366×768/60Hz)、SXGA+(1400×1050/60Hz) UXGA(1600×1200/60Hz)、WUXGA(1920×1200/60Hz) COMPOSITE: 480/59.94i、576/50i ※リフレッシュ・レートは各解像度の最大値です。 ※VESA DMT Version 1.0 Revision 11準拠 ※1920×1200/60Hz:Reduced blanking ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。 ※フレーム・レートは、SYSTEMパラメーターで選択します(59.94Hzまたは50Hz)。
出力映像フォーマット	MAIN OUT(HDMI、RGB/COMPONENT): 480/59.94i、576/50i、480/59.94p、576/50p 720/59.94p、720/50p、1080/59.94i、1080/50i 1080/59.94p、1080/50p VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz) WXGA(1280×768/60Hz)、SXGA(1280×1024/60Hz) FWXGA(1366×768/60Hz)、SXGA+(1400×1050/60Hz) UXGA(1600×1200/60Hz)、WUXGA(1920×1200/60Hz) PREVIEW OUT: 720/59.94p、720/50p(SYSTEM FORMAT 720p設定時) 1080/59.94i、1080/50i(SYSTEM FORMAT 1080i設定時) 1080/59.94p、1080/50p(SYSTEM FORMAT 1080p設定時) USB3.0: 720/29.97p、720/25p(SYSTEM FORMAT 720p設定時) 1080/29.97p、1080/25p(SYSTEM FORMAT 1080iまたは1080p設定時) ※ MAIN OUTのHDMIとRGB/COMPONENTは常に同じフォーマットになります。 ※フレーム・レートは、SYSTEMパラメーターで選択します(59.94Hzまたは50Hz)。
映像エフェクト	切り替え:カット、ミックス(ディゾルブ/FAM/NAM/モザイク)、ワイプ(30種類) エフェクト:ネガ、エンボス、カラライズ、カラーパス、ポスタライズ、シルエット、モノカラー、ファインドエッジ(8種類) 合成:ピクチャー・イン・ピクチャー、スプリット、クワッド、キー(ルミナンス・キー、クロマ・キー)
音声
音声処理	サンプリング・レート:24ビット/48kHz
音声フォーマット	HDMI:リニアPCM、24ビット/48kHz、2ch USB:リニアPCM、16ビット/48kHz、2ch
入力端子	AUDIO IN 1～4(XLR/TRSコンボ・タイプ、ファンタム電源) AUDIO IN 5～6(RCAピン・タイプ) AUDIO IN 7/8(ステレオ・ミニ・タイプ) USB(USB B タイプ、ステレオ)
ファンタム電源	DC48V(無負荷時最大)、10mA(最大負荷)　※電流値は1チャンネル当たり
出力端子	AUDIO OUT L、R(XLRタイプ) L、R(RCAピン・タイプ) AUX OUT L、R(RCAピン・タイプ) USB USB B タイプ、ステレオ PHONES ヘッドホン(ステレオ・ミニ・タイプ)
信号レベルおよびインピーダンス	XLR/TRSコンボ・タイプ 入力レベル:-60～+4dBu(最大入力レベル:+22dBu) 入力インピーダンス:10kΩ(GAIN 0～23dB)、5kΩ(GAIN 24～64dB) RCAピン・タイプ 入力レベル:-10dBu(最大入力レベル:+8dBu) 入力インピーダンス:15kΩ 出力レベル:-10dBu(最大出力レベル:+8dBu) 出力インピーダンス:1kΩ XLRタイプ 出力レベル:+4dBu(最大出力レベル:+22dBu) 出力インピーダンス:600Ω ミニ・タイプ 入力レベル:-15dBu(最大入力レベル:+3dBu) 入力インピーダンス:15kΩ ヘッドホン 出力レベル:75mW+75mW 出力インピーダンス:32Ω
オーディオ・エフェクト	オート・ミキシング、エコー・キャンセル、EQ、ディレイ、コンプレッサー、HPF、ゲート、リバーブ、マルチバンド・コンプレッサー、リミッター
その他の端子
	RS-232 D-subタイプ(9ピン、オス) Tally/GPIO ミニD-subタイプ(15ピン、メス) USB3.0(デバイス): USB B タイプ、USB-VIDEO(USB3.0)、USB-AUDIO　2 IN/2 OUT(USB2.0)、パソコンからのリモート制御用
●ディスプレイ
	グラフィック・カラーLCD、320×240ドット、タッチ・パネル
●その他機能
	メモリー(8個) フリーズ(入力映像の静止) アウトプット・フェード(音声、映像:白または黒)
●電源	ACアダプター
●消費電流	3A
●消費電力	36W
●動作温度	0～+40℃
●付属品	取扱説明書 ACアダプター 電源コード 保証書 ローランド ユーザー登録カード
	※ 0dBu=0.775Vrms
外形寸法 / 質量
幅 (W)	339mm
奥行き (D)	217mm
高さ (H)	87mm
質量	2.4 kg

ACアダプターを除く1
※製品の仕様及びデザインは改良のため予告なく変更することがあります。
