製品特長
4系統SDI入力マルチビューワー
- 4系統SDI入力にスケーラー機能を搭載
- SDI出力2系統とHDMI出力1系統へ分配同時出力
- 16種類の表示パターン
- オーディオレベルメータとUMD表示対応
- DIPスイッチ・USBキーボード・コントロールソフトで簡単操作
- ネジロック式DCコネクタ採用の電源入力搭載
- 強固なメタル筐体で専用マウントブラケット付属
- 安心の3年保証
■主な機能
製品仕様
| 入力端子 | SDI | 3G/HD/SD-SDI x 4 |
|---|---|---|
| 出力端子 | SDI | 3G/HD/SD-SDI x 2 |
| HDMI | HDMIタイプA x 1*2 | |
| SDI対応 | 入力フォーマット | 1080p 60/59.94/50 1080p 30/29.97/25/24/23.98 1080PsF 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50 720p 30/29.97/25/24/23.98 625i 50 PAL 525i 59.94 NTSC |
| 出力フォーマット | 1080p 60/50 1080p 30/25/24 1080i 60/50 720p 60/50 720p 30/25 | |
| カラースペース | 入出力:YUV 4:2:2 10bit | |
| SDI準拠規格 | SMPTE 292M / 259M / 296M / 352M / 424M / 425M(レベルAのみ) | |
| HDMI対応 | 出力フォーマット | 1080p 60/50 1080p 30/25/24 1080i 60/50 720p 60/50 720p 30/25 |
| カラースペース | YUV 4:2:2 10bit | |
| コントロールソフトウェア対応OS | Windows 10 | |
| 本体サイズ | 寸法 | 125.5 x 104 x 25mm*突起物含まず |
| 重量 | 約560g | |
| 動作温度 | -20～60℃ | |
| 保存温度 | -30～70℃ | |
| 動作/保存湿度 | 0～90%*結露なきこと | |
| 電源 | 入力電圧 | DC 6～24V |
| 消費電力 | 最大6W | |
| 付属品 | ACアダプター x 1/ 専用マウントブラケットx 2 / 保証書 | |
| 認証 | FCC/ CE/ RoHS/ PSE(ACアダプターのみ) | |
| 保証期間 | ご購入から3年間 | |
※1 出力3系統は共通のフォーマット・フレームレートのみ設定でき、音声は出力されません。
※2 HDCP は非対応です。
※HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※Windows は、米国 Microsoft Corporation の、米国およびその他の国における登録商標または商標です。
※AVMATRIXはMATRIX ELECTRONIC TECHNOLOGY社の登録商標です。
※外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※全ての機器との動作を保証するものではありません。
※SDI出力、HDMI出力に音声出力はされません(映像のみ出力されます)。
※画像は全てイメージです。

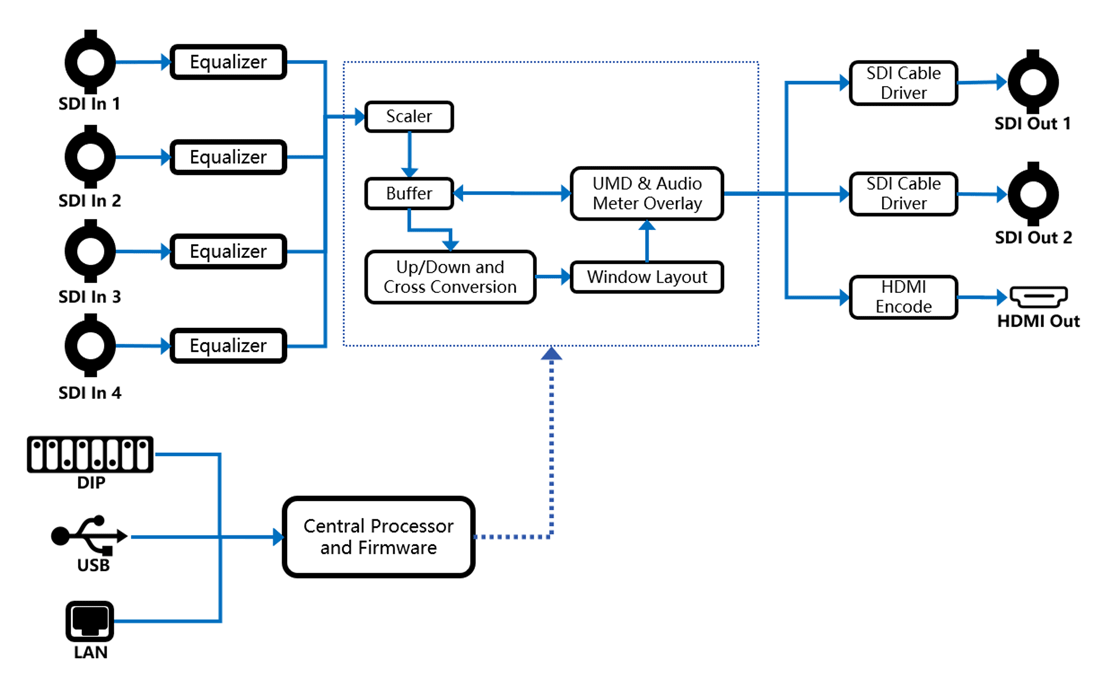

ブロックダイヤグラム
