Introduction

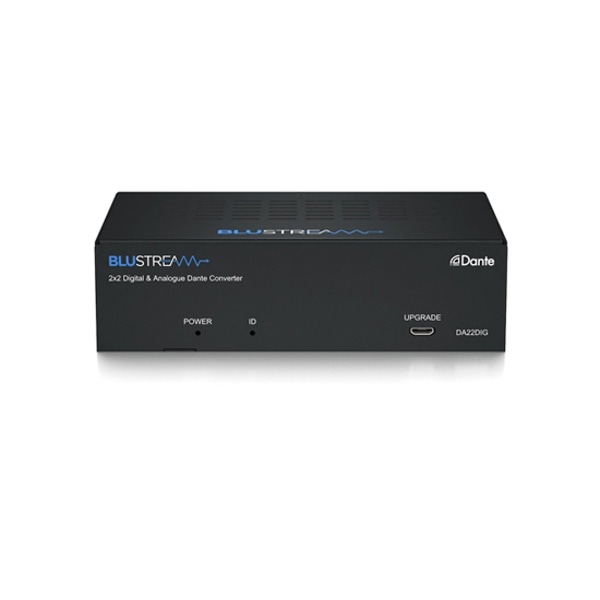

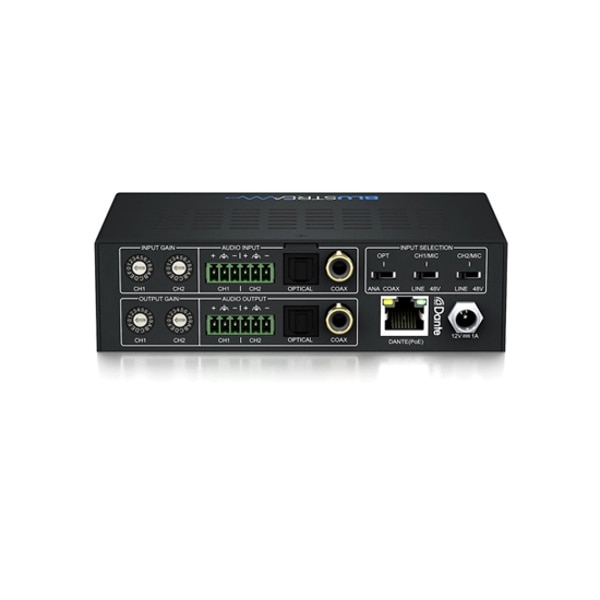

本機は、アナログ・デジタルオーディオ信号の入力と出力端子を各2系統ずつ搭載したDante®デジタルオーディオコンバータです。Danteに対応していないミキサー、アンプ、PCやBlustreamマトリックス、伝送器製品からのアナログ/デジタルオーディオソースをDanteネットワークへ接続するほか、Danteからのオーディオソースをアナログ・デジタル信号に変換します。入力は、アナログオーディオとデジタルオーディオ（光デジタルTOSLINK（S/PDIF）、同軸デジタルRCA（S/PDIF））入力端子を備えており、用途に応じてディップスイッチで切り替えることができます。アナログオーディオ入力はライン/MICに対応し、2系統の48Vファンタム電源も搭載しています。
出力にはバランス/アンバランス対応のアナログ端子以外に、光デジタルTOSLINK（S/PDIF）、同軸デジタルRCA（S/PDIF）端子を搭載しており、3系統同時に出力が可能。本体のディップダイヤルで入力感度/出力レベルは各16段階調整できます。
DA22DIGは、Danteと共にAES67 RTPオーディオトランスポートにも対応。本体への電源供給はPoE（Power over Ethernet）または、DC 12Vから選択可能です。会議室、プレゼンテーションルーム、イベント、ライブ配信、レコーディングなどのあらゆるオーディオアプリケーションに最適Danteオーディオコンバータです。

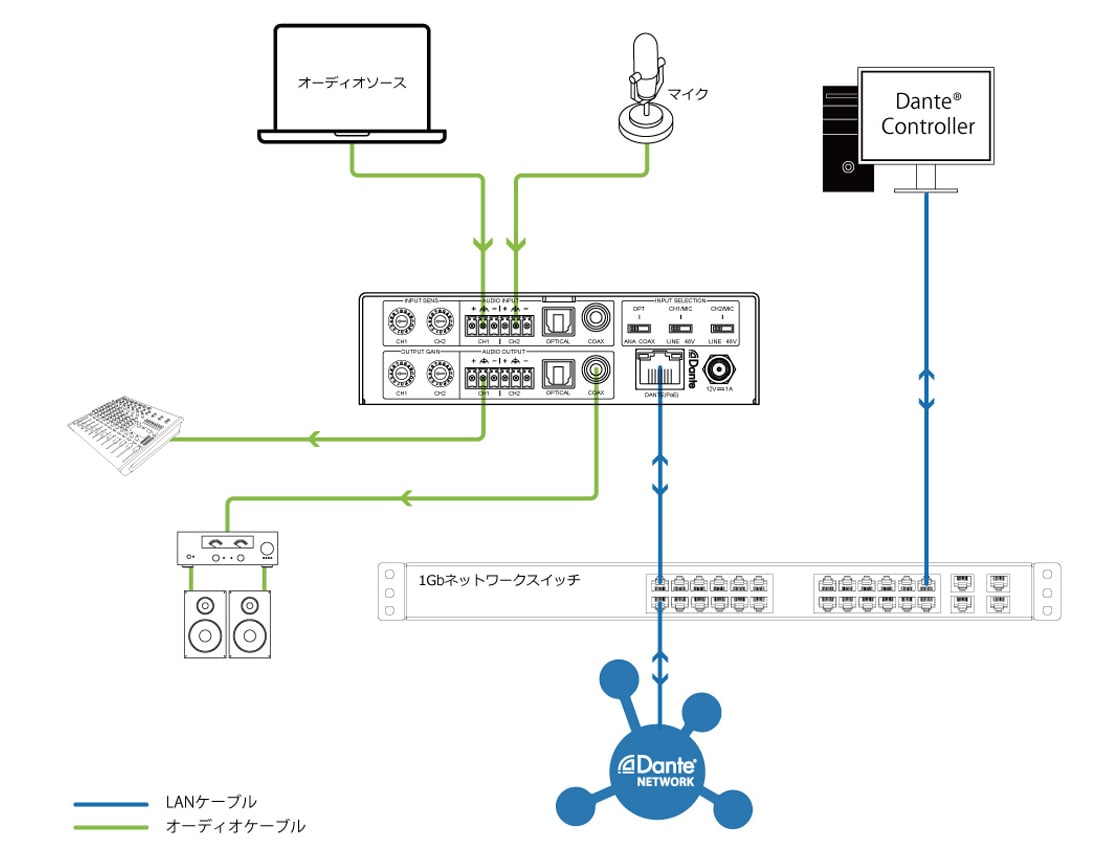

接続図
製品仕様
| 製品型番 | DA22DIG |
|---|---|
| 入力端子 | 2ch バランス / アンバランス アナログオーディオ（6ピンターミナルブロック） x 1 / 光デジタル x 1 / 同軸デジタルRCA x 1 ※1 |
| 出力端子 | 2ch バランス / アンバランス アナログオーディオ（6ピンターミナルブロック） x 1 / 光デジタル x 1 / 同軸デジタルRCA x 1 ※2 |
| Dante | RJ-45（100Mbps Danteオーディオ）x1 |
| サンプリング周波数 | 44.1/ 48 / 96kHz |
| ビット長 | 24bit |
| AES67 （RTP） | 対応 ※3 |
| ファンタム電源 | 48V |
| 入力感度調整 ※4 | ライン：0dBu ～ +24dBu（9段）、0dBV ～ -28dBV（7段階） マイク：0dBV ～ -28dBV（7段階）※5 |
| 出力レベル調整 ※4 | ライン：0dBu ～ +20dBu（8段）、0dBV ～ -28dBV（8段階） |
| 入力電源 | PoE（IEEE 802.3af クラス1準拠) またはDC 12V |
| 消費電力 | 最大3W（PoE駆動時） / 最大3W（DC駆動時） |
| 動作温度 | 0～40℃ |
| 保存温度 | -20～60℃ |
| 動作/保存湿度 | 20～90％（結露無きこと） |
| 本体寸法 | 135 x 83 x 38mm（突起物含まず） |
| 本体重量 | 約430g |
| 付属品 | ACアダプター x 1 / 6ピンターミナルブロック x 2 / 専用マウントブラケットx 2 （ネジ x 6）/ 保証書 x 1 |
| 製品保証 | ご購入日より3年間 |
| 適合認証 | FCC / CE / PSE（ACアダプター） /RoHS |
※2 3つの出力端子から音声が同時出力されます。
※3 AES67エンコーダまたはデコーダとしてご利用する時、Dante ControllerでAES67を有効に設定し、24ビット48kHzサンプリング周波数に設定してからご利用ください。
※4 本体ディップダイヤルで調整します。
※5 マイクからの入力信号が小さいため、入力端子を“MIC”に設定した場合、スイッチ位置0-8は0dBに固定されます。また、入力信号のクリッピングを避けるため、入力感度ディップダイヤル9-F（0dBV～-28dBV）間を使用することをお勧めします。
※ 必ず保有する機器との事前検証をお願いします。
※ Audinate 、Audinateのロゴ及びDante は、Audinate Pty Ltdの登録商標です。
※ 記載されているソフトウェア名・製品名・サービス名などは各社の商標､または登録商標です｡
※ 全ての機器との動作を保証するものではありません｡
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
