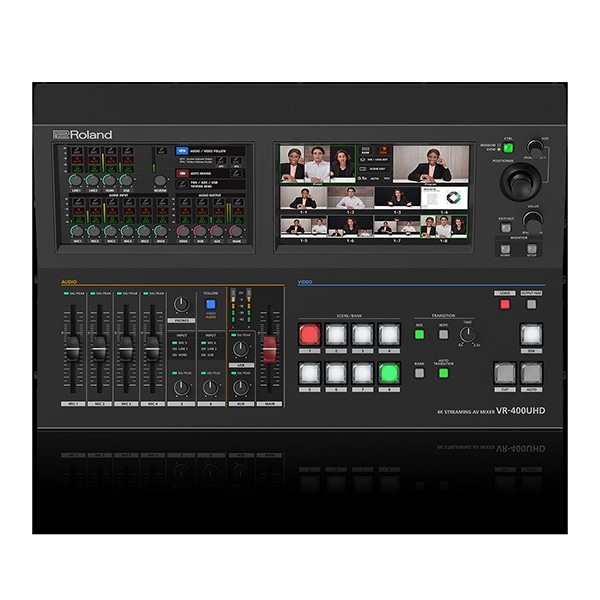

4K演出を2つのタッチ・モニターで直感的に
VR-400UHDは、直感的な操作性で、リアルとライブ配信のイベント演出に必要なワークフローを管理できるソリューションです。左右に並ぶ２つのタッチ・モニターにより、入力映像の確認、映像合成（シーン）の切り替え、オーディオ・ミキシングや映像出力などの操作が可能です。
企業や学校のイベントはもちろん、日々の発信業務や映像コンテンツ制作に必要な入出力や機能を1台に集約。また、4K対応のHDMIとUSBストリーミングにより、クライアントや視聴者により高い映像品質を提供できます。
スムーズなワークフロー
VR-400UHDは２つのタッチ・モニターと、操作したい機能にすぐにアクセスできる操作パネルとプロフェッショナルな機能で、より効率的にハイブリッド・プレゼンテーションを実現します。タッチで実行

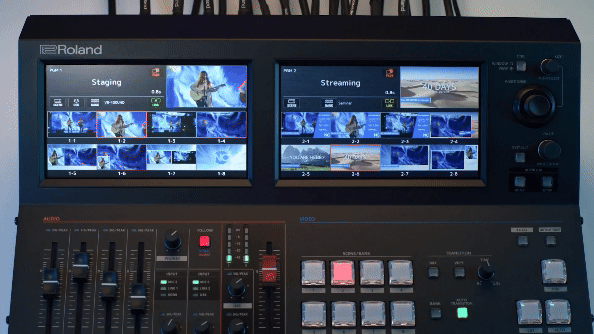

7インチのタッチ・モニターを左右に配置し、映像コンテンツをモニタリング、タッチで必要な操作にすばやくアクセスできます。シーンの出力には２つのモードを搭載。PGM/PSTモードは、右の画面で最大8つの映像から選択し、左の画面では各種映像や音声の機能にアクセスできます。またデュアル・モードでは、左右両方のモニターにそれぞれ映像を表示し、出力できます。複数のディスプレイやステージ用と配信用など異なる出力先に応じて、最適な映像を同時に操作するイベントに最適です。
物理的なコントロール
VR-400UHDの操作パネルには、直感的な操作を補完するフェーダーやつまみ、ボタンが配置されています。パネル右側には、映像を切り替えるシーン/バンクボタン、トランジションやサイズ変更など、映像を制御する機能を配置。
また左側には音声のミキシングにフェーダーやノブを配置し、必要な機能にすぐにアクセスできます。
4Kでのプレゼンテーションとライブ配信
VR-400UHDは、高画質な4K/60fps、HDR/SDRをサポートし、4K対応カメラの映像を4K対応のディスプレイやレコーダーへ出力します。また、USB-C出力*はUSB 3.2 Gen 2に対応しているので、用途に応じた配信プラットフォームへライブ配信を同時に送出できます。*4K STREAMING端子から出力される映像はSDR固定です。最大出力フォーマットは4K/30fpsです。
幅広い接続系統

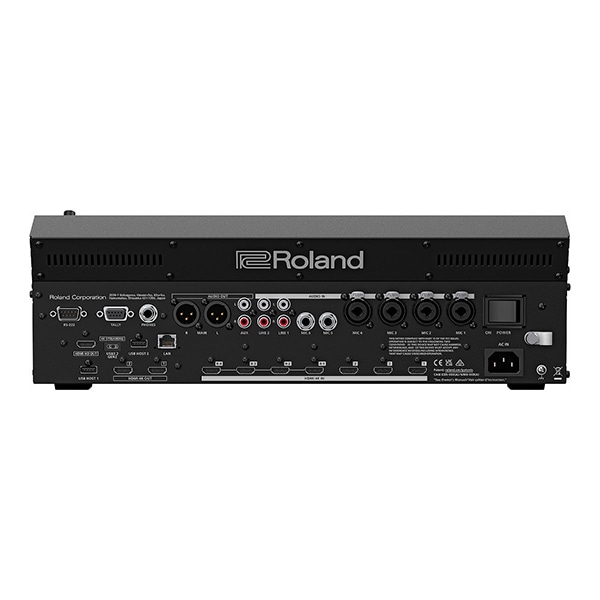

VR-400UHDのリアパネルには、イベントや配信に必要な映像・音声や制御端子がまとまっており、複数の機器を用意する必要はありません。イベントでの搬入搬出の工数削減、常設設備では最小限のケーブル接続で収めることができます。仮設にも、常設にも
VR-400UHDはイベントなど仮設現場での限られた設置スペースでの運用はもちろん、EIA19インチ規格に対応しており、AV設備のラックや、ケースで持ち運ぶことも可能です。4Kならではの演出を
VR-400UHDは、4K/HDを自由に組み合わせた多彩な映像演出を実現します。4K対応HDMI入力

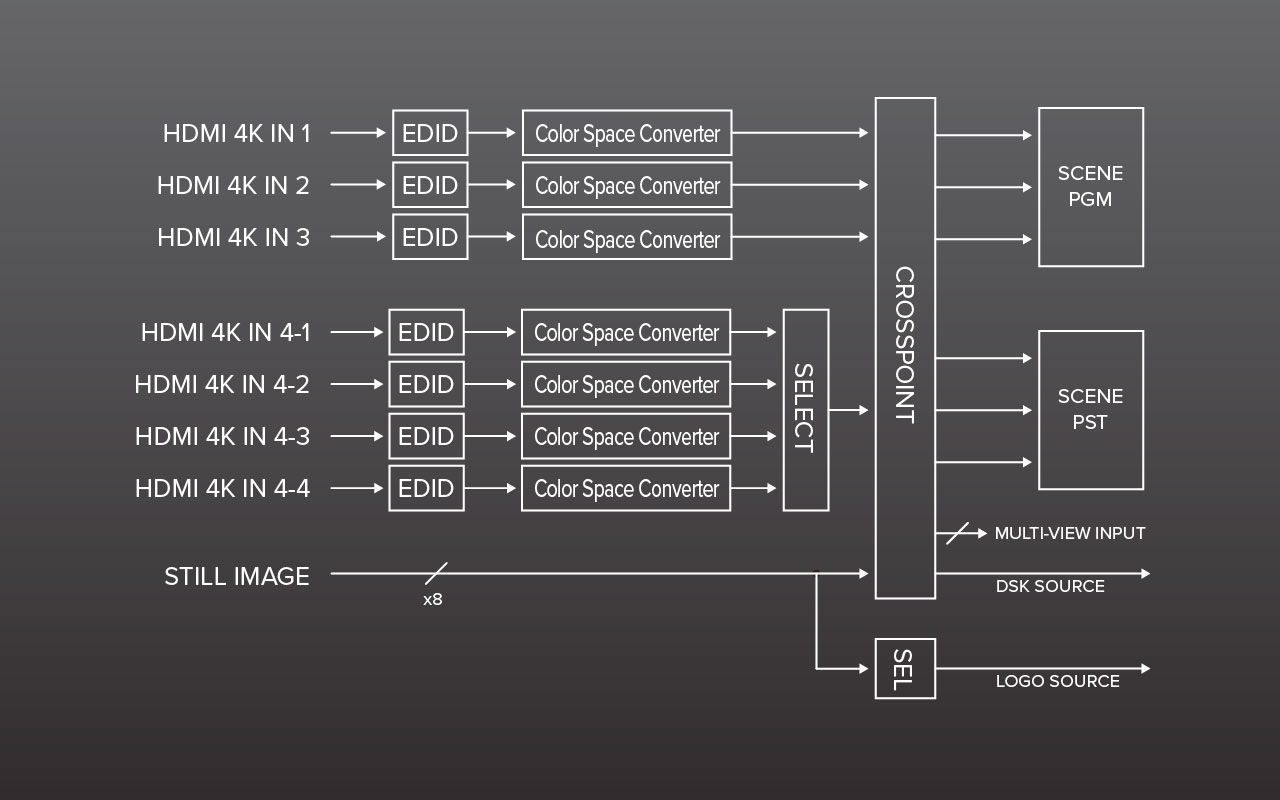

VR-400UHDは、最大4K/60pの解像度に対応したHDMI入力を7系統備え、最大4つの入力を同時に使用して映像合成します。HDMI4は4つの入力から選択でき、接続されたカメラやその他のデバイスを、用途に応じて1つずつ選択できます。
すべての入力にはスケーラーが内蔵されており、フォーマット変換を気にすることなく、4K/HD、HDR/SDR、Rec.2020/Rec.709のさまざまなデバイスを自由に組み合わせることができます。
シーンの切り替え
VR-400UHDのシーン機能は、タッチ・モニターまたは専用ボタンを使い、映像レイアウトを簡単に作成、また呼び出すことができます。シーンには背景レイヤーとピクチャー・イン・ピクチャーとキー合成が使える2つのレイヤーで構成し、入力映像を見ながらレイアウト、サイズ、トリミングなど編集できます。
2つのシステム・モード

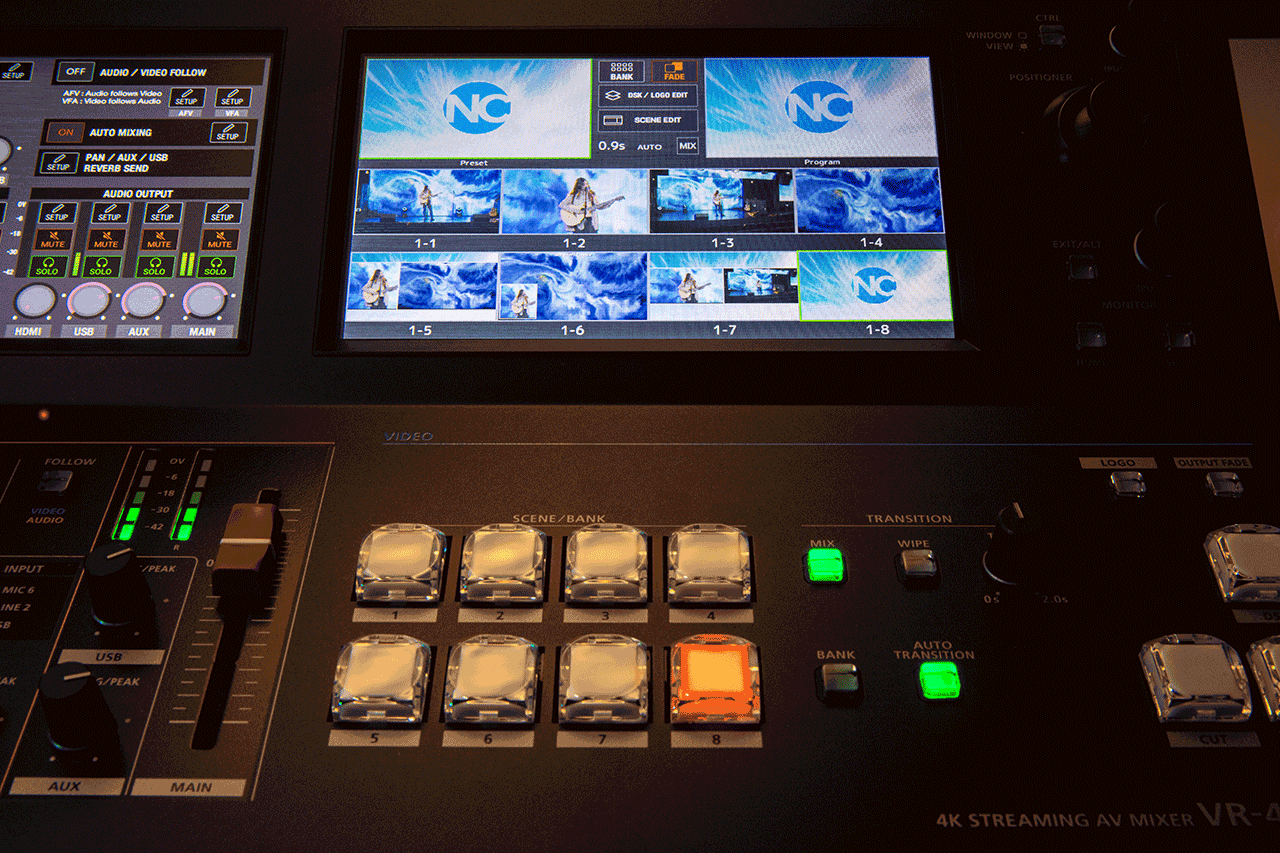

PGM/PSTモードでは、カット、ディゾルブ、ワイプなどのトランジション・エフェクトを使用して、シーンを切り替えます。シーンは１バンクにつき8個まで登録できるので、8つのバンクを使い最大64個のシーンが登録可能です。右のタッチ・モニターには8個のシーンが表示されます。デュアル・モードでは、右の画面ではPGM1、左の画面ではPGM2を操作して、HDMI出力またはUSB出力に割り当てることができます。これは、ステージの両脇にある2つのLEDディスプレイに異なる映像を出力する場合に最適で、両方を同時に確認しながら制御できます。*デュアル・モード時の切り替えはフリーズ・カットに固定されます。
静止画の読み込みと表示
USBメモリーからインポートされたJPEG、BMP、およびアルファ・チャンネル対応PNG静止画を使用してイベントを演出します。最大8つの画像をVR-400UHDの内部メモリーに保存でき、イベントの転換や休憩の案内、またタイトルなどにも活用できます。1台のカメラから複数の映像を

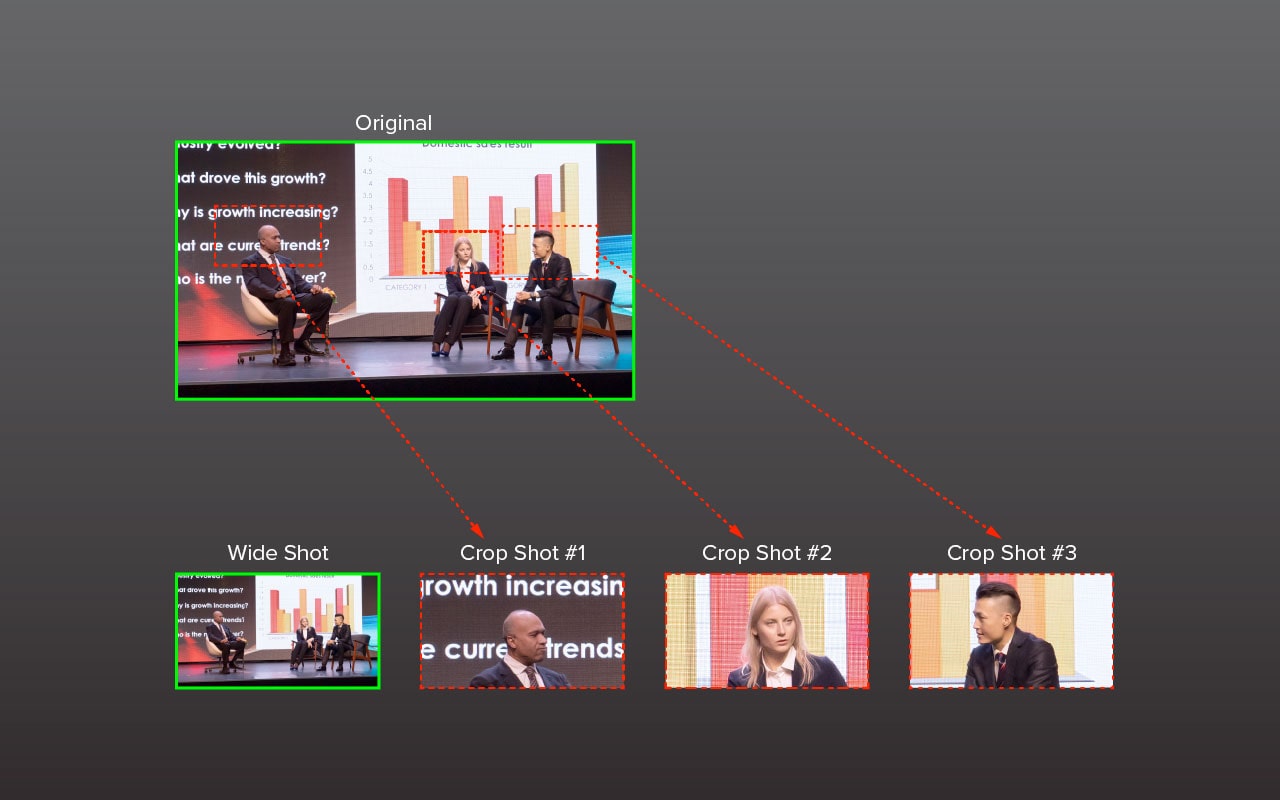

VR-400UHDのROI（Region Of Interest）機能は、イベント映像でステージのワイドショットと登壇者のクローズアップが必要な場合に有効な機能です。1台の4Kカメラの映像から複数の必要な領域を切り出せます。
これらをシーンのレイヤーに割り当て、カメラの台数に頼ることなく、映像演出の幅を拡張します。
柔軟なHDMI出力

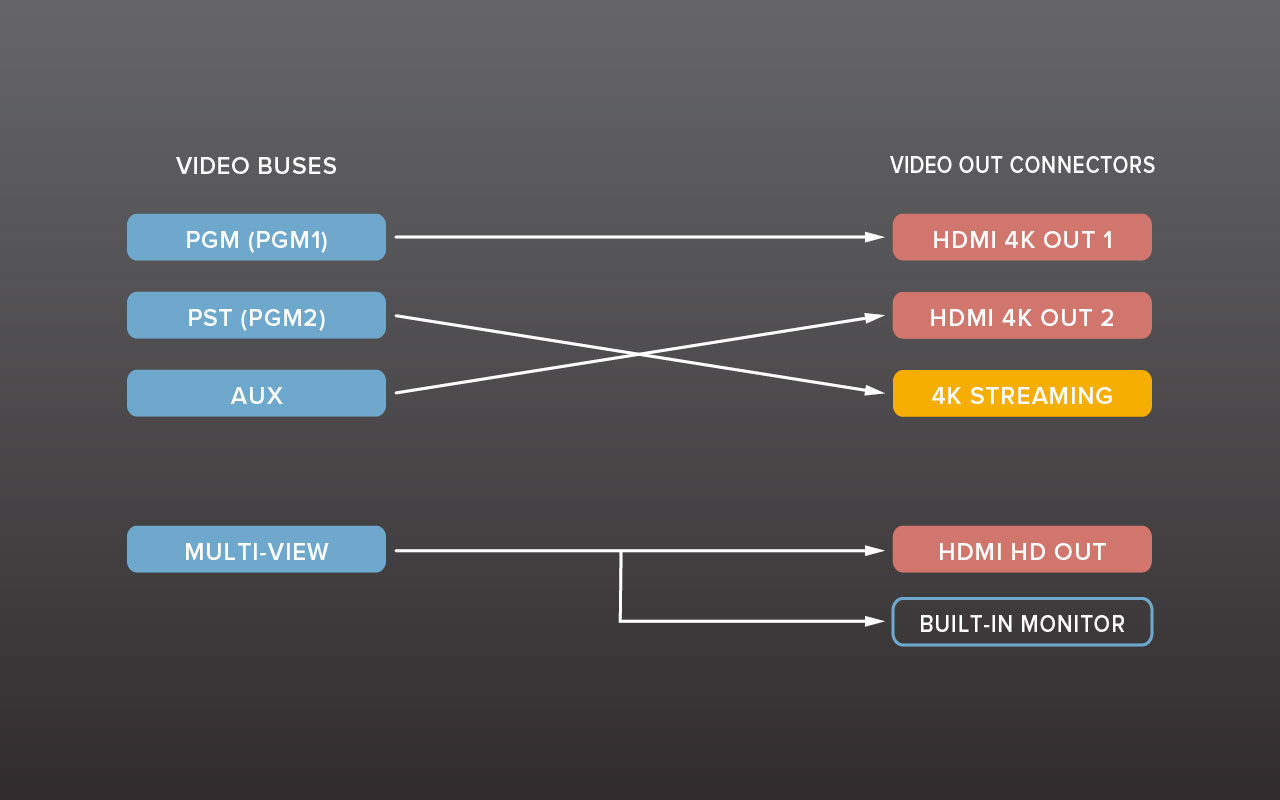

VR-400UHDは、4KからHDへのダウンスケーリング対応のHDMI出力を2系統備えており、それぞれにPGMまたはPSTを割り当てることができます。またHD専用のHDMI出力もあり、左右どちらかのタッチ・モニターと同じ映像を出力します。（720p固定）
この出力は外部に操作プレビューを共有したいときに最適です。
4K でのライブ配信

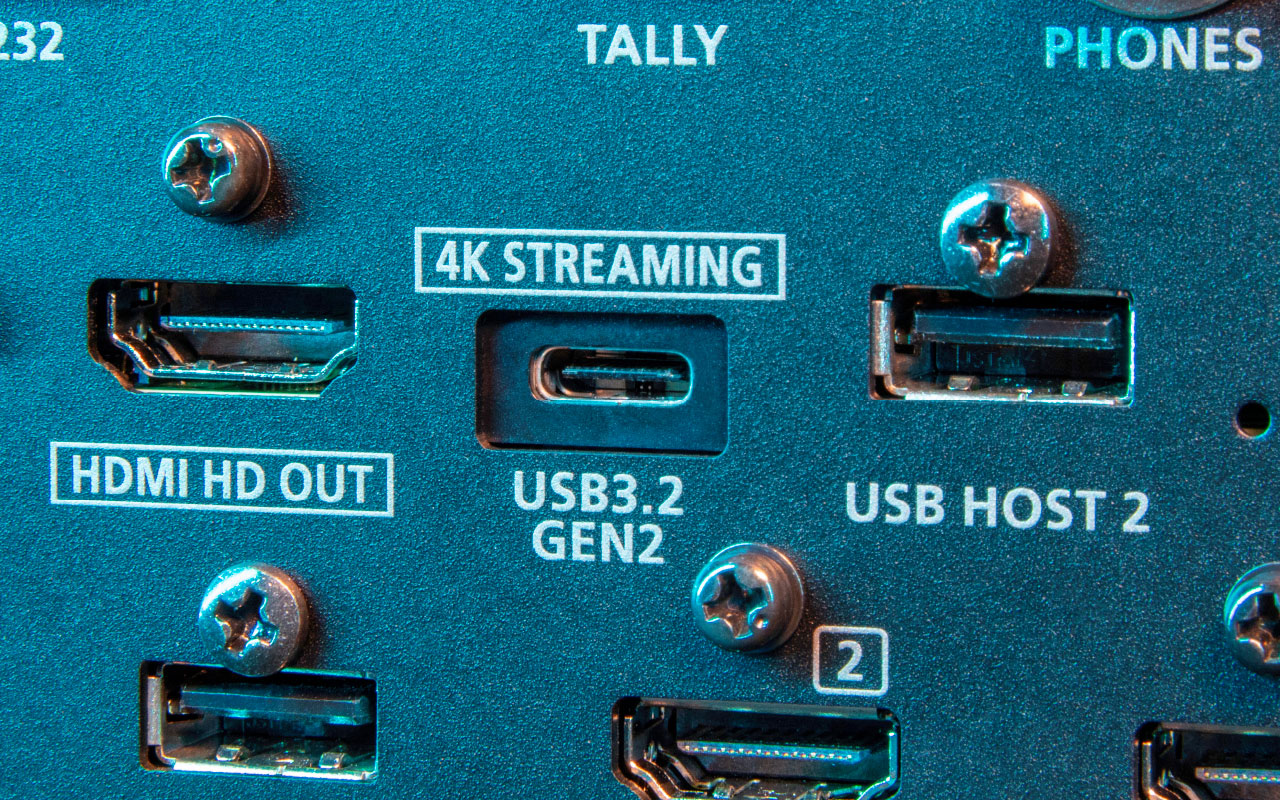

VR-400UHD背面のUSB Type-CはUSB 3.2 Gen 2に対応し、最大4K/30fpsでストリーミング出力が可能。VR-400UHDはPC側からWebカメラとして認識され、配信プラットフォームのライブ配信アプリなどでビデオおよびオーディオソースとして選択できます。USB出力には専用のロゴ機能があり、配信中にロゴなどを映像に合成することができます。*4Kでライブ配信を実行するには、USB 3.2 Gen 2（10 Gbps）ケーブル、USB 3.2 Gen 2対応PC、4K配信に対応したネットワーク帯域幅が必要です。USB 3.0または3.2 Gen 1ケーブルを接続した場合、最大出力フォーマットは1080p/60fpsです。
プロ品質のオーディオ・ミキシング
VR-400UHDにはプロ品質の14チャンネル・オーディオ・ミキサーと、Rolandの業務用オーディオ・ミキサーで培ったオーディオ・エフェクトなどの機能を搭載し、イベントや配信の音作りをサポートします。アナログ/デジタル両対応の音声入力
高品質なマイクプリアンプと48Vファンタム電源対応のXLR/TRSコンボジャック端子を4系統。マイク入力のTRS端子を2系統、ライン・レベルのデバイスを接続できるRCAピン端子（ステレオ）を2系統備えています。さらにHDMIやUSB入力からのエンベデッド・オーディオをミキシングすることもできます。オーディオ操作をより直感的に
VR-400UHDの操作パネル左側には、オーディオ入力、マスター出力のフェーダー、ヘッドホン用つまみがあり、必要なときに直感的に操作でき、スムーズな運用をサポートします。またタッチ・モニターでは、各チャンネルのミュート、ソロや詳細なパラメータにタッチ操作ですばやくアクセスできます。パワフルなサウンド処理
音声を整えるEQやダイナミクスの処理はすべての入出力に対応しています。また、アンチ・フィードバック、オート・ミキシング、ディエッサー、ノイズゲートなど、音声の問題を解決し、洗練された音作りをサポートします。操作をよりシンプルに
発表者が多い場面では、映像と音声を確認しながら、進行に応じたスムーズな操作が必要です。VR-400UHDのオーディオ・フォロー・ビデオ機能とオート・ミキシング機能により、これらの複雑な作業を簡略化することで、作業負荷を軽減し円滑なイベント進行をサポートします。リモート・コントロール
VR-400UHDはソフトウェアやさまざまな外部制御機器により、操作性を拡張します。・PCのブラウザ経由で、映像切り替えの操作やシーンのプレビューなどの実行、確認ができます。
・RS-232、TALLY、LAN端子経由で既存設備への組み込みにも対応できます。
アプリケーション
可搬性が高く、直感的に操作できるVR-400UHDは、幅広いイベントや設備に対応します。教育設備
VR-400UHDは、大画面演出が必要なホールやスポーツ施設、その他大勢の人が集まる会場での映像演出の操作に最適です。学校設備のオーディオ・ミキサーの音声を組み合わせることも可能。日本語メニューに対応した使いやすい操作性により、設備担当者だけでなく、一般職員や学生も簡単に操作を習得できます。企業設備
VR-400UHDは、高品質の映像が必要な役員室やイベントスペースに最適です。音声は最大6つまでマイクを接続できるので、追加のオーディオ・ミキサーは不要です。USB Type-C出力は、プレゼンテーションをPC経由で4KまたはHDでライブ配信したり、後日公開用に録画アプリケーションを使って録画することもできます。直感的な操作性は、映像の専門知識がなくとも、社内スタッフが安心して運用できます。音楽ホール・教会設備
音楽ホールの大画面に映像や歌詞などを表示する効果的なシステムです。ガイド機能は、水平寸法が16:9よりも横に長いスクリーンに対して映像を出力するときの映像の位置を決めるのに便利です。デュアル・モードを使用すると、2つの画面でコンテンツを個別に管理することが簡単です。また同時にUSBからの4Kストリーミング出力を使い、ライブ配信や後からソーシャルメディアで配信するためにキャプチャーすることも可能です。**録画には別途アプリケーションが必要です。
| 映像 | 映像処理 | 4:2:2（Y/Pb/Pr）、10ビット | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 映像チャンネル数 | 4チャンネル | ||||||||
| 入力映像フォーマット | HDMI 4K IN： | ||||||||
| 2160p/60Hz、59.94Hz、50Hz、30Hz、29.97Hz、25Hz、24Hz、23.98Hz、 | |||||||||
| 1080p/60Hz、59.94Hz、50Hz、30Hz、29.97Hz、25Hz、24Hz、23.98Hz、1080i/59.94Hz、50Hz、720p/60Hz、59.94Hz、50Hz | |||||||||
| ※HDCP 1.4、2.2対応 ※CEA-861-F準拠 ※色域：Rec.709、Rec.2020 ※輝度：SDR、HDR PQ（HDR10）、HDR HLG | |||||||||
| 出力映像フォーマット | HDMI 4K OUT： | ||||||||
| 2160p/60Hz、59.94Hz、50Hz、30Hz、29.97Hz、25Hz、24Hz、23.98Hz、1080p/60Hz、59.94Hz、50Hz、30Hz、29.97Hz | |||||||||
| ※HDCP 1.4、2.2対応 ※CEA-861-F準拠 ※色域：Rec.709、Rec.2020 ※輝度：SDR、HDR PQ（HDR10）、HDR HLG | |||||||||
| HDMI HD OUT： | |||||||||
| 1280ｘ720/60Hz ※HDCP 1.4対応 ※CEA-861-F準拠 ※色域：Rec.709 ※輝度：SDR | |||||||||
| 4K STREAMING： | |||||||||
| 960ｘ540、1280ｘ720、1920ｘ1080、2560ｘ1440、3840ｘ2160 | |||||||||
| ※フレーム・レート（～2560ｘ1440）：25Hz、29.97Hz、30Hz、50Hz、59.94Hz、60Hz | |||||||||
| ※フレーム・レート（3840ｘ2160）：25Hz、29.97Hz、30Hz | |||||||||
| ※色域：Rec.709 ※輝度：SDR ※USB Video Class準拠 | |||||||||
| 静止画 | Bitmap File（.bmp）最大3840ｘ2160、24ビットカラー、非圧縮 | ||||||||
| JPEG File（.jpg、.jpeg）最大3840ｘ2160、24ビットカラー | |||||||||
| PNG File（.png）最大3840ｘ2160、24ビットカラー | |||||||||
| ※最大8枚まで記憶可能 ※PNGアルファ・チャンネル対応 | |||||||||
| 映像エフェクト | 切り替え：カット、ミックス、ワイプ（11パターン） | ||||||||
| 合成：バックグラウンド、レイヤー1（ピクチャー・イン・ピクチャー＋キー）（※1）、レイヤー2（ピクチャー・イン・ピクチャー＋キー） | |||||||||
| （※1）、DSK（※2）、ロゴ（※3） | |||||||||
| その他：マルチビュー、アウトプット・フェード、アウトプット・フリーズ、アウトプット・キャプチャ、静止画再生、テスト・パターン出力 | |||||||||
| ※1 ルミナンス・キー、クロマ・キー ※2 ルミナンス・キー、クロマ・キー、静止画αチャンネル | |||||||||
| ※3 ルミナンス・キー、クロマ・キー、静止画αチャンネル、4Kストリーミング出力専用。最大サイズは1920ｘ1080。 | |||||||||
| 音声 | 音声処理 | サンプル・レート：24ビット、48kHz | |||||||
| 音声チャンネル数 | 14チャンネル ※MICｘ6、LINEｘ2、HDMI、USB | ||||||||
| オーディオ・フォーマット | HDMI 4K IN：リニアPCM、24ビット、48kHz、2ch | ||||||||
| HDMI 4K OUT：リニアPCM、24ビット、48kHz、2ch | |||||||||
| 4K STREAMING（入力／出力）：リニアPCM、16ビット、48kHz、2ch | |||||||||
| オーディオ・エフェクト | チャンネル・エフェクト：オート・ゲイン、ハイ・パス・フィルター、アンチ・フィードバック、ノイズゲート、ディエッサー、コンプレッサー、 | ||||||||
| 4バンドPEQ、ディレイ、オート・ミキシング | |||||||||
| マスター・エフェクト：リバーブ、コンプレッサー/リミッター、ラウドネス・オート・ゲイン・コントロール、15バンドGEQ、ディレイ | |||||||||
| その他：アウトプット・フェード、テスト・トーン出力 | |||||||||
| 共通部 | 外部記録メディア | USBメモリー（市販品） | |||||||
| その他機能 | シーン・メモリー（64個）、パネル・ロック機能、EDIDエミュレーター、メニュー言語（英語、日本語） | ||||||||
| 接続端子 | 映像入力端子 | HDMI 4K IN 1～3、4-1～4-4端子：HDMIタイプA（HDMI 2.0）ｘ7 ※HDCP 1.4、2.2対応 ※マルチフォーマット対応 | |||||||
| 映像出力端子 | HDMI 4K OUT 1～2：HDMIタイプA（HDMI 2.0）ｘ2 ※HDCP 1.4、2.2対応 ※マルチフォーマット対応 | ||||||||
| HDMI HD OUT：HDMIタイプA（HDMI 1.4）ｘ1 ※HDCP 1.4対応 | |||||||||
| 4K STREAMING：USB Type-C（R）（USB 3.2 GEN 2 10 Gbps） | |||||||||
| 音声入力端子 | アナログ： | ||||||||
| AUDIO MIC IN 1～4：コンボ・タイプ（XLR、TRS標準）、ファンタム電源（DC48V、10mA Max） | |||||||||
| AUDIO MIC IN 5～6：TRS標準タイプ | |||||||||
| AUDIO LINE IN 1～2：RCAピン・タイプ | |||||||||
| デジタル： | |||||||||
| 4K STREAMING：USB Type-C（R） | |||||||||
| HDMI 4K IN 1～3、4-1～4-4端子：HDMIタイプA（HDMI 2.0）ｘ7 | |||||||||
| 音声出力端子 | アナログ：AUDIO OUT MAIN（L、R）：XLRタイプ、AUDIO OUT AUX（L、R）：RCAピン･タイプ | ||||||||
| PHONES：ステレオ標準タイプ | |||||||||
| デジタル：4K STREAMING：USB Type-C（R）、HDMI 4K OUT 1～2：HDMIタイプA（HDMI 2.0）ｘ2 | |||||||||
| HDMI HD OUT：HDMIタイプA（HDMI 1.4）ｘ1 | |||||||||
| その他の端子 | USB HOST1～2：USB Aタイプ、RS-232：9ピンD-subタイプ（オス）、LAN：RJ45タイプ、100BASE-TX、TALLY：9ピンD-subタイプ（メス） | ||||||||
| オーディオ入出力規格 | 規定入力レベル | AUDIO MIC IN 1～6：-64～+4dBu（最大入力レベル：+24dBu）、AUDIO LINE IN 1～2：-10dBu（最大入力レベル：+10dBu） | |||||||
| 入力インピーダンス | AUDIO MIC IN 1～6：16kΩ（ファンタム電源 OFF）、8kΩ（ファンタム電源 ON）、AUDIO LINE IN 1～2：2.7kΩ | ||||||||
| 規定出力レベル | AUDIO OUT MAIN（L、R）：+4dBu（最大出力レベル：+24dBu）、AUDIO OUT AUX（L、R）：-10dBu（最大出力レベル：+10dBu） | ||||||||
| PHONES：90mW＋90mW（32Ω負荷時） | |||||||||
| 出力インピーダンス | AUDIO OUT MAIN（L、R）端子：600Ω、AUDIO OUT AUX 1（L、R）：1kΩ、PHONES：10Ω | ||||||||
| 残留ノイズ・レベル（IHF-A、typ.） | -87dBu（全フェーダーMin） | ||||||||
| -85dBu（［MAIN］フェーダー：ユニティー、チャンネル・フェーダー：MIC 1チャンネルのみユニティー、Gain：Min） | |||||||||
| -57dBu（［MAIN］フェーダー：ユニティー、チャンネル・フェーダー：MIC 1チャンネルのみユニティー、Gain：Max） | |||||||||
| ※入力150Ωターミネート | |||||||||
| ※出力端子：AUDIO OUT MAIN（L、R） | |||||||||
| -100dBu（全フェーダーMin） | |||||||||
| -99dBu（［MAIN］フェーダー：ユニティー、チャンネル・フェーダー：MIC 1チャンネルのみユニティー、Gain：Min） | |||||||||
| -80dBu（［MAIN］フェーダー：ユニティー、チャンネル・フェーダー：MIC 1チャンネルのみユニティー、Gain：Max） | |||||||||
| ※入力150Ωターミネート | |||||||||
| ※出力端子：AUDIO OUT AUX（L、R） | |||||||||
| その他 | ディスプレイ | 7インチ・グラフィック・カラーLCD 800ｘ480ドット（タッチ・スクリーン）ｘ2 | |||||||
| 内蔵スピーカー | モノラル 1W | ||||||||
| 電源/消費電力 | AC100V（50/60Hz）/115W | ||||||||
| 外形寸法/質量 | 436（幅）ｘ279（奥行き）ｘ137（高さ）mm /6.8kg | ||||||||
