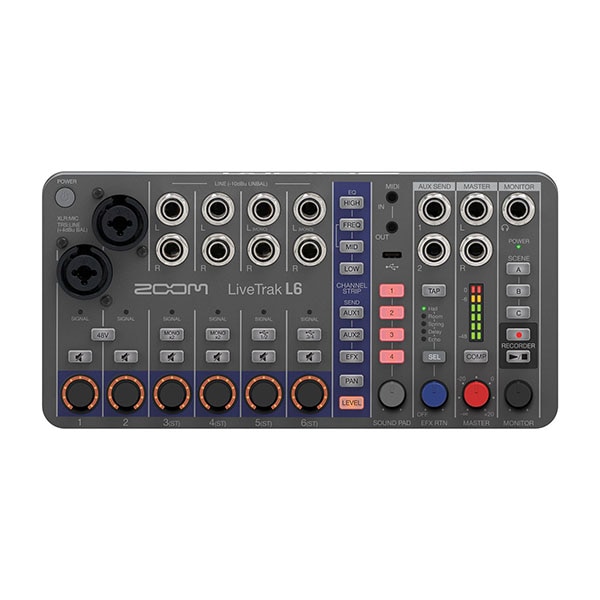

32bitフロート対応の、超コンパクトなLiveTrak
幅23cm／奥行き11cm、超コンパクトボディの『LiveTrak L6』は、スペースパフォーマンスに優れたデジタルミキサー＆レコーダー。ラップトップや他の機材が並ぶデスクトップ上の限られたスペースにも無理なく設置可能。

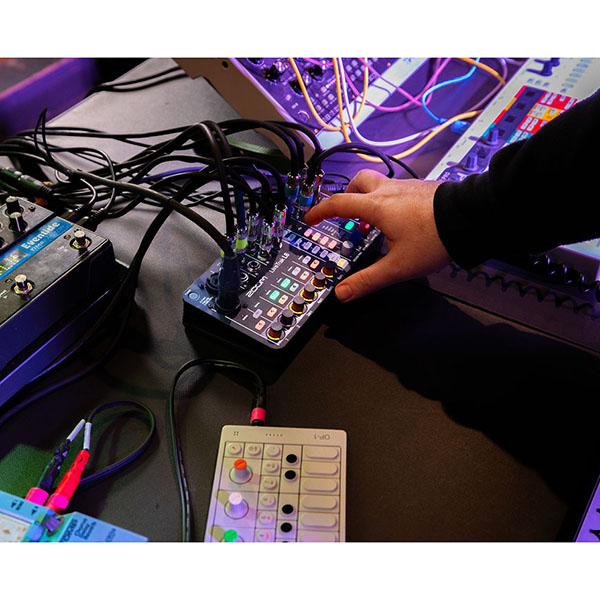

複数のシンセサイザーを同期演奏させるマシンライブ用ミキサーとしても、USBオーディオ・インターフェース機能を利用したライブ配信用ミキサーとしても、バッテリー駆動で外出先やライブステージなど、あらゆるシーンにフィットします。
ポータブルでパワフル。どこにでも持ち運べる、歪みの発生しない10チャンネル仕様の32bitフロート対応ミキサー＆レコーダー『LiveTrak L6』新登場。
主な特長と仕様
筐体の大きさは『LiveTrak L-8』の約３分の１。しかしながら、ミキサー仕様は他のLiveTrakシリーズと変わりません。HIGH／MID（中心周波数可変）／LOWの３バンドEQ、AUXセンド１／２、パン、レベル、さらに音の抜き差しで音楽的なパフォーマンスが行えるMUTEキーを搭載。小さくても、フルサイズミキサー同等のコントロールが可能です。
小さくても、フル機能
筐体の大きさは『LiveTrak L-8』の約３分の１。しかしながら、ミキサー仕様は他のLiveTrakシリーズと変わりません。HIGH／MID（中心周波数可変）／LOWの３バンドEQ、AUXセンド１／２、パン、レベル、さらに音の抜き差しで音楽的なパフォーマンスが行えるMUTEキーを搭載。小さくても、フルサイズミキサー同等のコントロールが可能です。マルチトラックに録音*別売microSDカードに、最大12チャンネル（10チャンネル＋マスターL/R）のマルチトラック録音が可能。ライブ演奏をマルチトラックに録音して、後からDAWに転送して本格的な編集やミキシングを行うことができます。マスター出力のステレオミックスのみを録音することも可能です。
* 録音するチャンネルを個別に指定することはできません。全チャンネル一括のマルチトラック録音になります。
マルチトラックに録音*
別売microSDカードに、最大12チャンネル（10チャンネル＋マスターL/R）のマルチトラック録音が可能。ライブ演奏をマルチトラックに録音して、後からDAWに転送して本格的な編集やミキシングを行うことができます。マスター出力のステレオミックスのみを録音することも可能です。* 録音するチャンネルを個別に指定することはできません。全チャンネル一括のマルチトラック録音になります。
32bitフロート録音
『LiveTrak L6』は、デュアルAD回路と32bitフロート録音技術を搭載する世界初のデジタルミキサー。XLR／TRSフォーン入力には、広大なダイナミックレンジと高いS／N比を実現するデュアルAD回路を搭載し、小さな音から大きな音まで、ゲイン調整不要で歪みのないクリアなオーディオ入力を実現します。「32bitフロート録音」の詳細はこちら
32bitフロート録音
『LiveTrak L6』は、デュアルAD回路と32bitフロート録音技術を搭載する世界初のデジタルミキサー。XLR／TRSフォーン入力には、広大なダイナミックレンジと高いS／N比を実現するデュアルAD回路を搭載し、小さな音から大きな音まで、ゲイン調整不要で歪みのないクリアなオーディオ入力を実現します。「32bitフロート録音」の詳細はこちら
バッテリー動作

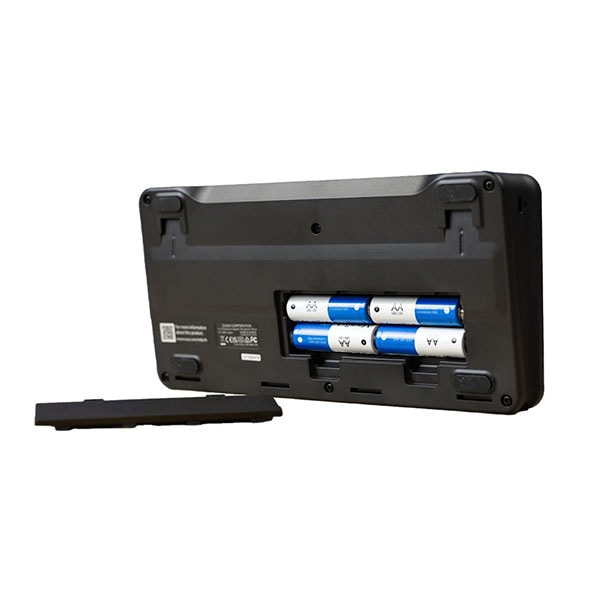

電源の確保が難しい場所でも、ご心配なく。『LiveTrak L6』は、単３アルカリ電池４本で約３時間のバッテリー駆動が可能。付属ACアダプタ（AD-17）または市販のUSBモバイル電源でも動作します。ライブステージで複数のシンセサイザーをミキシングしたり、外出先でポッドキャストを収録したり、どこへでも手軽に持ち運んで活用できます。バッテリー動作
電源の確保が難しい場所でも、ご心配なく。『LiveTrak L6』は、単３アルカリ電池４本で約３時間のバッテリー駆動が可能。付属ACアダプタ（AD-17）または市販のUSBモバイル電源でも動作します。ライブステージで複数のシンセサイザーをミキシングしたり、外出先でポッドキャストを収録したり、どこへでも手軽に持ち運んで活用できます。豊富な入出力端子

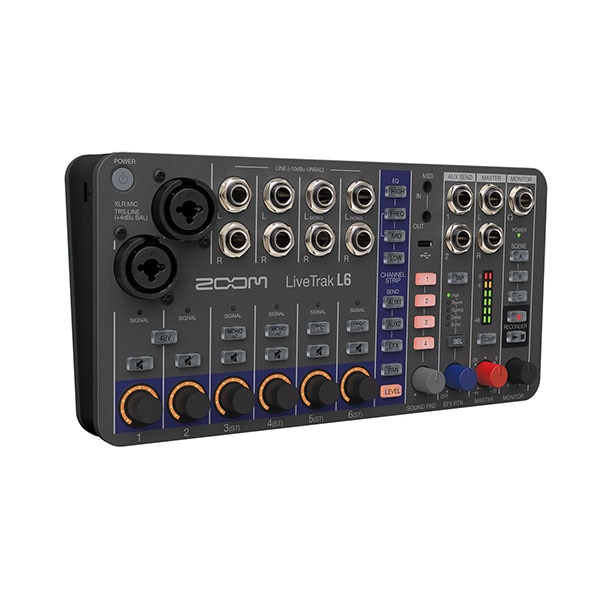

MIC／LINE／USB入力
A. 入力端子（1-6 ch）| マイクや+4 dBuのライン機器を接続できる２つのXLR／TRSフォーン入力と、シンセサイザーなどのライン機器を接続できる８つのTSフォーン入力（ステレオ４系統）B. MONO x2 キー（3-4 ch） | ステレオ入力を、モノラル２系統の入力に切り替えることが可能
C. USB入力キー（5-6 ch）| パソコンまたはスマートフォンのUSBオーディオの入力が可能
AUX／MASTER／MONITOR出力
A. AUX SEND | 各チャンネルから外部エフェクターに信号を送れる、２系統のAUXセンド（PRE / POSTフェーダー出力を選択可）B. MASTER | PAシステムやパワードモニターに、ミキシングされたステレオ音声を送るためのマスターアウト
C. MONITOR | 入力音をモニターするための、専用ボリューム付きのヘッドフォンアウト
エフェクトで盛り上げよう
チャンネルごとにかかり具合を調整できる、５種類のセンドエフェクト（Hall／Room／Spring／Delay／Echo）を内蔵。TAPキーでディレイタイムのテンポを変えたり、外部MIDIクロックのBPMに追従させることも可能。また、外部エフェクターを利用できる２系統のAUX SENDも装備し、エフェクトを活用したミキシングが可能です。エフェクトで盛り上げよう
チャンネルごとにかかり具合を調整できる、５種類のセンドエフェクト（Hall／Room／Spring／Delay／Echo）を内蔵。TAPキーでディレイタイムのテンポを変えたり、外部MIDIクロックのBPMに追従させることも可能。また、外部エフェクターを利用できる２系統のAUX SENDも装備し、エフェクトを活用したミキシングが可能です。マスターコンプ機能
32bitフロート信号処理をフル活用し、どんなに音圧を上げてもクリップせず、ほどよくサチュレートするコンプレッサーを新たに開発。失敗のない、迫力のあるミックスを得ることができます。MIDI でコントロール

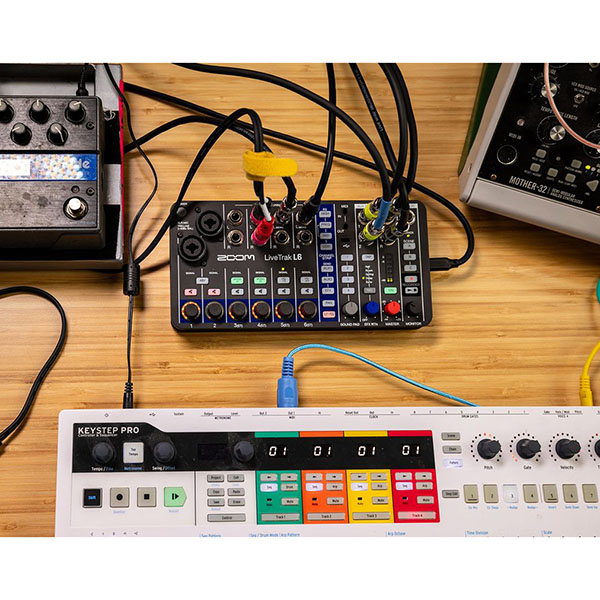

外部MIDI機器と連携できる3.5mm TRSフォーンのMIDI IN／OUT端子を装備。パソコンを使わずに複数のシンセサイザーを同期演奏させるマシンライブ用ミキサーとしても最適です。また、USB MIDIインターフェース機能により、パソコンやスマートフォン／タブレット上のアプリとUSB経由でMIDI信号を送受信することが可能です。・ボリューム、パン、EQなどのパラメーター制御
・サウンドパッドの再生、シーンの切り替え
・ディレイ／エコーのテンポシンク
『LiveTrak L6』 MIDI機能の詳細はこちら
MIDI でコントロール
外部MIDI機器と連携できる3.5mm TRSフォーンのMIDI IN／OUT端子を装備。パソコンを使わずに複数のシンセサイザーを同期演奏させるマシンライブ用ミキサーとしても最適です。また、USB MIDIインターフェース機能により、パソコンやスマートフォン／タブレット上のアプリとUSB経由でMIDI信号を送受信することが可能です。・ボリューム、パン、EQなどのパラメーター制御
・サウンドパッドの再生、シーンの切り替え
・ディレイ／エコーのテンポシンク
『LiveTrak L6』 MIDI機能の詳細はこちら
USBで広がる拡張性
32bitフロート対応のUSBオーディオ
Windows／Mac／iOS／Androidで動作する、12イン／4アウト、32bitフロート対応のUSBオーディオ・インターフェース機能を搭載。ソフトシンセのMIDIコントロール・サーフェスとしても利用可能です。歪みの発生しないライブ配信用ミキサー
ゲイン調整不要で音割れしない32bitフロート処理で、最終段にレベルオーバーを防ぐマスターコンプ機能を搭載する『LiveTrak L6』は、ライブ配信用ミキサーとしても最適です。 スマートフォン*とUSBケーブル１本でつなぐだけで、高音質なライブ配信用セットアップを構築できます。また、ライブ配信しながら本体に同時録音することも可能です。※Windows／Mac／iOS／Androidデバイスに対応。ライブ配信を行うには、別途配信アプリが必要です。
ツマミの位置をLEDで表示
各チャンネルのロータリーエンコーダには、その周囲にツマミの位置を示すLEDを配置。レベル、パン、EQなど、現在設定されているパラメータ値を素早く正確に把握できます。４つのサウンドパッド
BGMやジングル、効果音、収録済みのインタビューなど、任意の音源を読み込ませて「ポン出し」再生が行なえる４つのサウンドパッド。『LiveTrak L6』でミキシングされた音を、リアルタイムに直接パッドへサンプリングすることも可能です。自分好みにチューンナップ
Windows／Mac用アプリ「ZOOM L6 Editor」では、サウンドパッドへのオーディオファイルの割り当てをはじめ、内蔵エフェクトのパラメーター調節、各ノブやボタンへのMIDIコントロールナンバーのマッピング、AUXセンドのPRE／POSTフェーダー切替が行えます。『LiveTrak L6』を自分専用マシンにカスタマイズすることができます。ミキサー設定を呼び戻そう
内蔵ミキサー設定は、最大３つまでシーンメモリ（A／B／C）に保存可能。専用のSCENEキーを備え、保存したミキサー設定をいつでも瞬時に呼び戻すことができます。ユーロラックにフィット

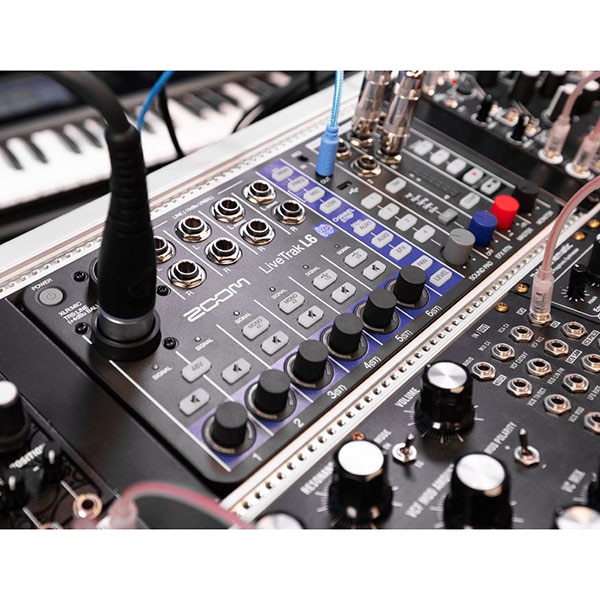

別売オプションの専用ラックマウントアダプタ（ERL-6）を使用すれば、『LiveTrak L6』をユーロラックに組み込むことが可能。L6に電源を供給しながらモジュラーシンセと共に利用することができます。同梱品

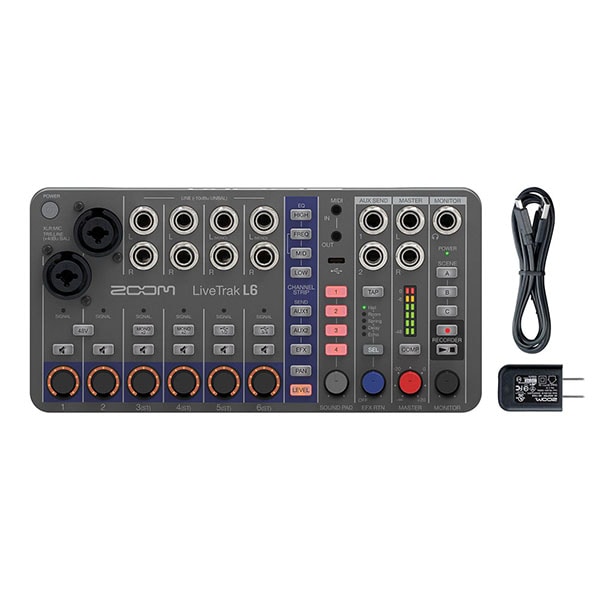

・LiveTrak L6
・ACアダプタ（AD-17）
・USB-Cケーブル
別売アクセサリ
・汎用ソフトシェルケース（SCU-40）・ユーロラック・アダプタ（ERL-6）
・ダイナミックマイク（ZDM-1）
・ポッドキャスト用マイクパック（ZDM-1PMP）
・ペンシル型コンデンサーマイク・ペア（ZPC-1）
・4ch ヘッドフォンアンプ（ZHA-4）
・密閉型モニターヘッドフォン（ZHP-1）
仕様
| 入出力チャンネル数 | ||
|---|---|---|
| 入力 | MIC/LINE（モノラル） | 2 |
| LINE（ステレオ） | 4 | |
| 出力 | AUX SEND（モノラル） | 2 |
| MASTER（ステレオ） | 1 | |
| MONITOR（ステレオ） | 1 | |
| 入力 | ||
| MIC/LINE | コネクタ | XLR/TRS コンボジャック × 2 （XLR：2 番 HOT、TRS：TIP HOT） |
| 入力ゲイン | 調整不要（デュアルADコンバータ回路採用） | |
| 入力インピーダンス | XLR：3.8 kΩ以上 TRS：39 kΩ以上 | |
| 最大入力レベル | XLR：+4 dBu TRS：+24 dBu | |
| ファンタム電源 | +48 V チャンネル合計 10 mA以下 | |
| LINE | コネクタ | TSフォンジャック × 8 |
| 入力インピーダンス | 10 kΩ | |
| 最大入力レベル | +9 dBu | |
| 出力 | ||
| AUX SEND | コネクタ | TRSフォンジャック×2（インピーダンスバランス） |
| 最大出力レベル | +9.5 dBu | |
| 出力インピーダンス | 147 Ω | |
| MASTER | コネクタ | TRSフォンジャック×2（バランス） |
| 最大出力レベル | +15 dBu | |
| 出力インピーダンス | 147 Ω | |
| MONITOR | コネクタ | TRSフォンジャック |
| 最大出力レベル | 50 ｍW + 50 ｍW（63 Ω負荷時） | |
| 出力インピーダンス | 14.7 Ω | |
| バス | ||
| MASTER | 1 | |
| AUX SEND | 2 | |
| SEND EFX | 1 | |
| チャンネルストリップ | ||
| 3 BAND EQ | HIGH | 10 kHz、± 15 dB、シェルビング |
| MID | 100 Hz ～ 8 kHz、± 15 dB、ピーキング | |
| LOW | 100 Hz、± 15 dB、シェルビング | |
| レベルメーター | 6セグメント | |
| センドエフェクト | 5タイプ | |
| レコーダー | ||
| 最大同時録音トラック数 | 12 | |
| 最大同時再生トラック数 | 2 | |
| 録音フォーマット | WAV 48 kHz、32-bit Float、モノラル / ステレオ | |
| 記録メディア | microSDHC規格対応カード 4 GB～32GB（Class 10以上） | |
| microSDXC規格対応カード 64 GB～1TB（Class 10以上） | ||
| オーディオインターフェース | ||
| 入出力数 | 入力：12チャンネル、出力：4チャンネル | |
| サンプリング周波数 | 48 kHz | |
| ビット深度 | 32-bit Float／24 bit | |
| インターフェース | USB2.0 High Speed | |
| カードリーダー | ||
| クラス | マスストレージクラス USB2.0 High Speed | |
| サンプリング周波数 | 48 kHz | |
| 周波数特性 | 20 Hz ～ 20 kHz / -1.0 dB | |
| 入力換算ノイズ | -120 dBu 以下（IHF-A）@150 Ω input | |
| 電源 | ||
| 単三乾電池 × 4 | アルカリ乾電池、ニッケル水素蓄電池、リチウム乾電池 | |
| AC アダプタ | ZOOM AD-17：DC 5V / 1 A ※USB バスパワー動作対応 | |
| 連続使用時の電池持続時間の目安 | ||
| アルカリ乾電池 | 約3時間 | |
| ニッケル水素蓄電池（1900 mAh） | 約3.5時間 | |
| リチウム乾電池 | 約7時間 | |
| 消費電力 | 最大 5 W | |
| 外形寸法 | 223 mm (W) × 114 mm (D) × 46.5 mm (H) | |
| 質量 (本体のみ) | 526 g | |
| 質量 (電池含む) | 618 g | |
