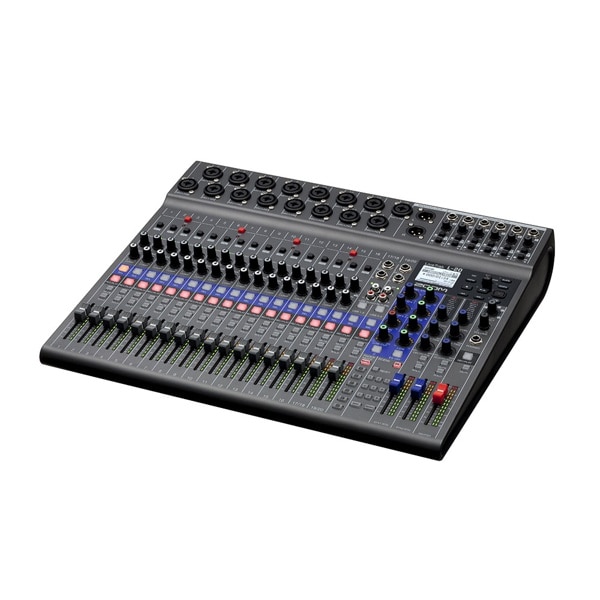

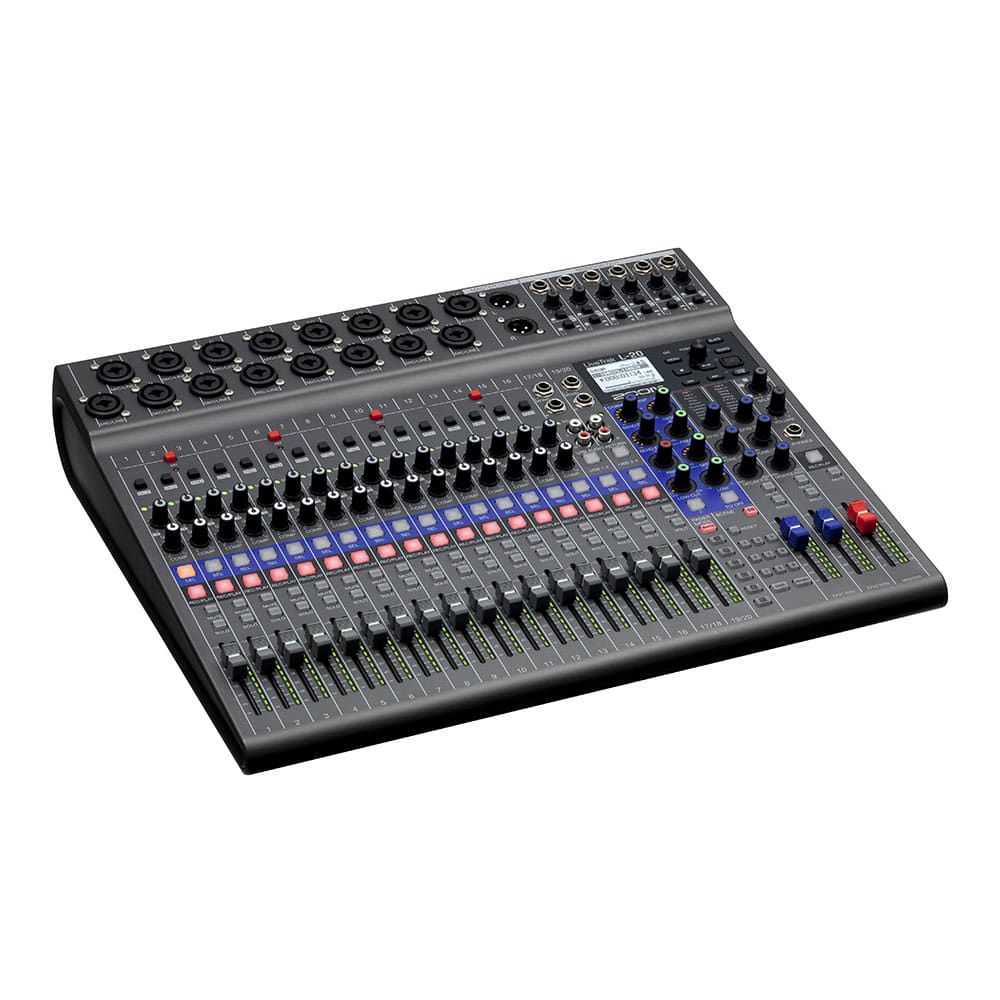

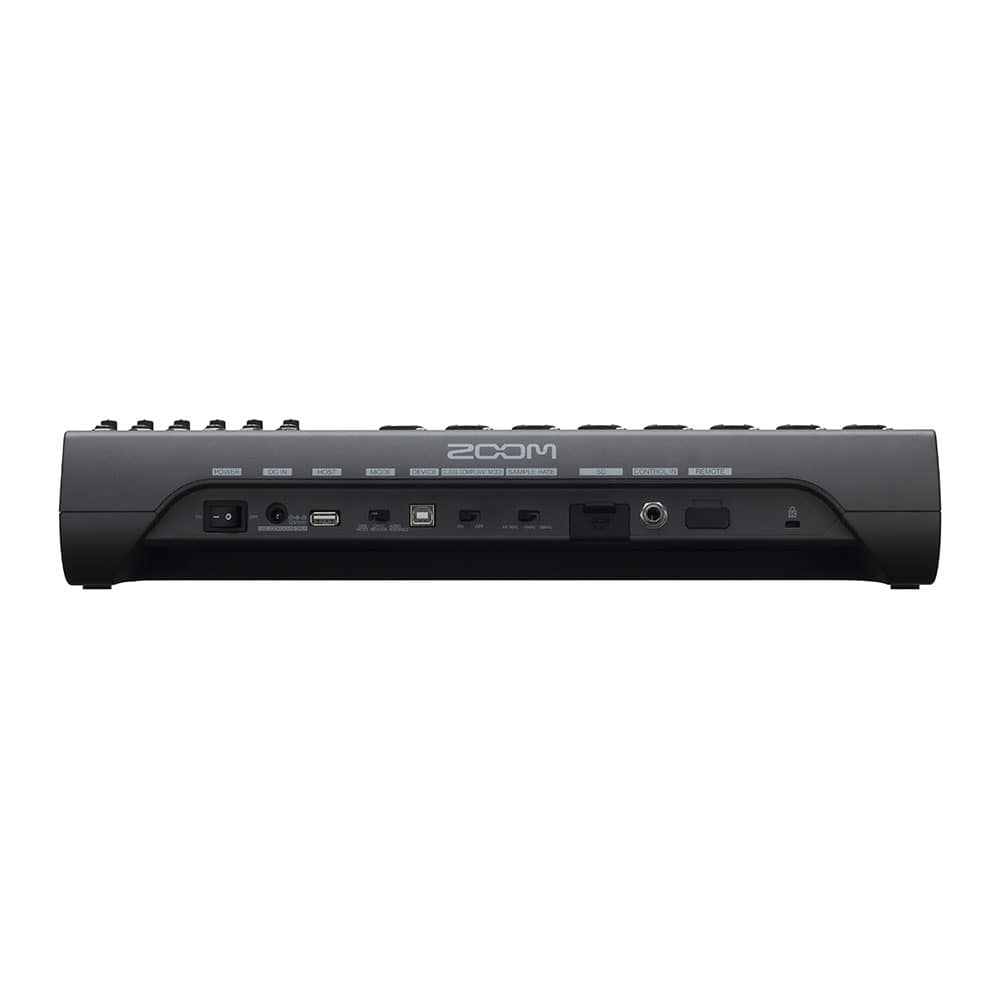

ZOOM(ズーム) L-20 デジタルミキサーレコーダー

20チャンネルの本格的なライブミキサーに、マルチトラックレコーダー機能、22イン/4アウトのUSBオーディオ・インターフェース機能も統合。各演奏者の好みのミックスバランスを送れる6系統のモニターアウトは、ヘッドフォンだけでなくフロアモニターにも出力可能。

パーカッション、ホーン、コーラスを加えた大編成バンドにも対応する『LiveTrak™L-20』。

ライブ仕様の20チャンネル

LiveTrak™『L-20』は、プレイヤーの多い大編成バンドのミキシングにも対応します。モノラル16チャンネル+ステレオ2チャンネル、合計20チャンネルのインプットを備え、全チャンネルに3バンドEQ、ローカット、フェイズ、2系統のセンドエフェクトを装備。モノラルチャンネルには、EIN -128dBuの超低ノイズフロア/+60dBの最大入力ゲインを実現した高品位なマイクプリアンプを搭載し、独立したコンプレッサーも内蔵。また、最大9つのミキサー設定を保存するシーンメモリ機能も搭載しています。

22トラック同時録音

最高24ビット/96kHz(*)のWAVフォーマットで、全20トラック+マスターミックス(L/R)の同時レコーディングが可能。フェーダー通過前の信号を録音するため、ミキシング操作の影響を受けずに各トラックの音をSDカードに記録できます。ミックスダウン、オーバーダビング、パンチイン/アウト録音が行えるほか、録音データをパソコンに移してDAWソフトでさらに本格的なオーディオ編集を行うことも可能です。

* 96kHzサンプリング選択時は、エフェクト、EQ、オーバーダブ、マスタートラック、オーディオ・インターフェース機能が使用できません。
また、MONITOR OUT A～Fから個別のミックスバランスを出力できません。

6系統の独立モニター

演奏者一人ひとりのニーズに合わせた好みのミックスバランスを作って供給できる、6系統のモニターアウトを装備。PHONES/SPEAKER切替スイッチを備え、演奏者のヘッドフォンまたはステージ用フロアモニター(通称:コロガシ)に出力することができます。

PA用モニターも

LiveTrak『L-20』には、マスターおよび6系統のサブミックスを切り替えてモニターできる、ミキシングオペレーター専用のヘッドフォンアウトも装備。各ミックスバランスを容易にチェックでき、必要に応じて素早く調整することができます。

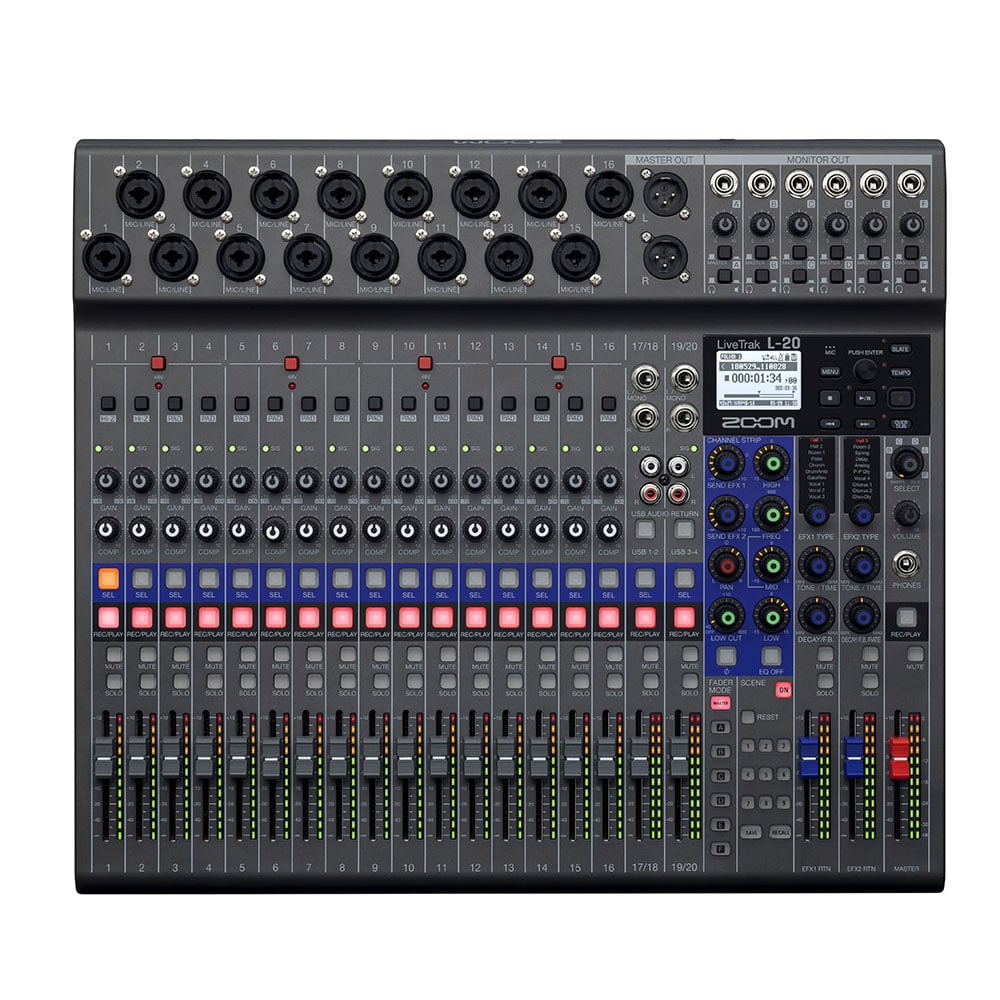

機能とコントロール

A.チャンネルストリップ
各チャンネルに、フェーダー、MUTE/SOLOスイッチ、録音と再生を切り替えるREC/PLAYスイッチ、EQ/PAN/エフェクトセンドの対象チャンネルを選択するSELスイッチを装備。さらに、16系統のモノラル入力には1ノブタイプのコンプレッサーとゲインノブも搭載しています。

B.EQコントロール
ハイ/ミッド(周波数可変式)/ローの3バンドEQと、カットオフ周波数を調整できるローカットフィルタを各チャンネルに搭載。

C.2系統の内蔵エフェクト
コーラス、ディレイ、リバーブなど、パラメーター調節が可能な20種類のセンドリターン・エフェクトを内蔵。2系統のエフェクトバスを備え、同時に2種類のエフェクトを好みのチャンネルにかけることができます。

D.豊富なインプット
チャンネル1～16には、マイク/ライン入力が可能なXLR/標準フォーンのコンボ入力ジャックを装備。チャンネル1/2はギターなどの楽器を直結できるHi-Z切替スイッチを、チャンネル3～16には過大入力に対応するPAD(26dB減衰)スイッチを搭載しています。チャンネル17/18と19/20には、標準フォーンとRCAコネクタが用意され、キーボードやオーディオ機器などのステレオライン信号を入力できます。

E.液晶ディスプレイ
プロジェクトの作成/呼び出し、レコーダー等の各種設定を表示するバックライト付き液晶ディスプレイ。エンコーダーノブと組み合わせて、快適な操作が行えます。

F.スレートマイク、メトロノーム
レコーディング時のコメント入れやトークバックに便利なスレートマイクを内蔵。また、テンポ/音色/音量/プリカウントを設定できるメトロノーム機能も搭載。

G.トランスポートキー
シンプルな操作でマルチトラック録音が行える、REC/PLAY/STOP/FF/REWの各種トランスポートキー。OVERDUBボダンで、既存プロジェクトに重ねてオーバーダビングすることも可能です。

H.6系統の独立モニターミックス
FADERモードボタンで、マスターミックスとは別に6系統のモニター用サブミックス(フェーダー位置のみ)を自在に作成可能。ヘッドフォンまたはパワードのモニタースピーカーを接続できます。

I.オペレーター用ヘッドフォンアウト
オペレーター用ヘッドフォンアウトはマスターミックスだけでなく、全サブミックスもモニターできます。

J.ミキサー設定を保存するシーン機能
最大9種類のミキサー設定を保存し、いつでも瞬時に呼び出すことができるシーンメモリ機能を搭載。複数のバンドが出演する対バン形式のライブでは、特に重宝する機能です。各シーンには、フェーダー位置、EQ、パン、ミュートなどのセッティングを保存できます。

USBオーディオ

本体内蔵のSD カードに録音しながら、同時に22イン/4アウトのUSBオーディオ・インターフェースとしても利用可能。コンピューターのジッタに影響されないアシンクロナス(非同期)転送システムを採用し、最高48kHzのサンプリングレートで、全20チャンネルの入力とマスターフェーダー通過後の信号をDAWに録音することができます。

また、パソコンからの再生信号をステレオチャンネルに割り当てることもでき、バックトラックに合わせた同期演奏を行ったり、演奏者のヘッドフォンにクリックガイドを送ることも可能です。iOSデバイスとも接続(*)できるクラスコンプライアントモードにも対応しています。
*Apple Lightning - USBカメラアダプタが別途必要です。

iPadでミックス

LiveTrak『L-20』はワイアレスコントロール(*)に対応し、無償のiOSアプリ『L-20 Control』でフェーダーレベルやモード切替、シーン、EQ、エフェクトセンド/リターン、パラメーターなど本体上のほとんどの操作をリモートコントロールできます。エフェクトライブラリやシーンライブラリの管理もiOSデバイスで行えます。画面表示は大型モニターアウト+ミニトランスポートまたはミニモニターアウト+拡張トランスポートコントロールのいずれかを選べます。
*別売Bluetooth®ダプタ(BTA-1)が別途必要。見通しの良い室内で10mまで通信できます。

主な特長

デジタルオーディオミキサー

・モノラル16チャンネル、ステレオ2チャンネルの合計20チャンネルの入力
・EIN -128 dBuの超低ノイズフロア、最大入力ゲイン+60dBの高品位なマイクプリアンプ
・48Vファンタム電源を供給可能(14ch、58ch、912ch、1316chごと)
・ギター/ベースなどの楽器入力に対応するHi-Zスイッチ(12ch)
・接続した機器の入力信号を26dB減衰させるPADスイッチ(316ch)
・演奏者一人ひとりに異なるミックスを送れる6系統のモニターアウト
・マスターおよび6系統のモニターを切り替えられる、オペレーター用ヘッドフォン出力
・3バンドEQ(MIDは中心周波数可変のセミパラメトリック方式)
・カットオフ周波数を調整できるローカットフィルタ
・2系統、全20種類のセンドリターン・エフェクト
・各モノチャンネルに、独立した1ノブタイプのコンプレッサーを搭載
・最大9種類のミキサー設定を保存できるシーンメモリ機能
・60mmストロークのチャンネルフェーダー
・視認性の良い12セグメントLEDレベルメーター
・無償アプリ『L-20 Control』で、iPad からリモートコントロール
(別売Bluetooth®ダプタ「BTA-1」が別途必要)

マルチトラックレコーダー機能

・最大22トラックの同時録音、20トラックの同時再生
・最高24ビット/96kHzのハイレゾ音質で、SDカードにレコーディング
・ミックスダウン、オーバーダビング、パンチイン/アウト録音
・外部USBメモリに録音データの書き出し/読み込みが可能
・メモ録音およびトークバックが可能な内蔵スレートマイク
・プリカウントおよびタップテンポ設定可能なメトロノーム機能
・入力音をトリガーにして録音を開始するオートレコード機能
・2秒前にさかのぼって録音できるプリレコード機能
・任意の位置へロケートできるマーカーを最大99個まで登録可能
・別売フットスイッチ(FS01)で、レコーダーの再生/停止、パンチイン/アウト、内蔵エフェクトのミュート操作が可能

USBオーディオ・インターフェース機能

・最大22チャンネルの入力、最大4チャンネルの出力
・最高24ビット/48kHzのオーディオ品質
・マルチトラックレコーダー機能との同時使用が可能
・USB2.0ポートを搭載するMac、Windowsに対応
・クラスコンプライアントモードでiOSデバイスにも対応(Apple Lightning -USBカメラアダプタが別途必要)
・コンピュータのジッタに影響されないアシンクロナス(非同期)転送システムを採用

アクセサリ

L-20パッケージには、以下のものが同梱されています。

・ACアダプタ(AD-19)
・USB2.0ケーブル
・クイックガイド

製品スペック

入出力チャンネル数
入力:	モノラル(MIC/LINE): 16 ステレオ(LINE):2
出力:	MASTER OUT: 1 MONITOR OUT: 6 PHONES:1

入力
モノラル (MIC/LINE):	XLR/TRS コンボジャック(XLR:2番HOTTRS:TIPホット) 入力ゲイン PAD OFF: +16 ～ +60 dB PAD ON: 10 ～ +34 dB Hi-Z ON: +6 ～ +50dB 入力インピーダンス XLR: 3 kΩ TRS: 10kΩ / 1 MΩ (Hi-Z機能o) 最大入力レベル PAD OFF: 0 dBu (@ 0 dBFS) PAD ON: +26 dBu (@ 0dBFS) ファンタム電源 +48V
ステレオ(LINE):	TSフォンジャック/RCAピン(アンバランス) 最大入力レベル: +14dBu

出力
MASTER OUT:	XLRジャック(バランス) 最大出力レベル: +14.5 dBu 出力インピーダンス: 100Ω
MONITOR OUT A ～ F(バランス出力時、MONITOR SPEAKER接続想定):	TRSフォンジャック(バランス) 最大出力レベル: +14.5 dBu 出力インピーダンス: 100Ω
MONITOR OUT A ～ F(アンバランス出力時、PHONES接続想定):	標準ステレオフォンジャック 最大出力レベル: 42 mW + 42 mW @60 Ω 出力インピーダンス: 100Ω
PHONES:	標準ステレオフォンジャック 最大出力レベル: 42 mW + 42 mW @60 Ω 出力インピーダンス: 100Ω

バス
MASTER:	1
MONITOR:	6
SEND EFX:	2

チャンネルストリップ
COMP:
LOW CUT:	40 ～ 600 Hz,12dB/OCT
EQ:	HIGH: 10 kHz、± 15 dB、シェルビング MID: 100 Hz-8 kHz、±15 dB、ピーキング LOW: 100 Hz、± 15dB、シェルビング

センドエフェクト
	20タイプ EFX1 Hall 1 (リバーブ) Hall 2 (リバーブ) Room 1 (リバーブ) Plate (リバーブ) Church (リバーブ) DrumAmb (リバーブ) GateRev (リバーブ) Vocal 1 (ディレイ + ホールリバーブ) Vocal 2 (ディレイ + モノラルリバーブ) Vocal 3 (ディレイ + プレートリバーブ) EFX2 Hall 3 (リバーブ) Room 2 (リバーブ) Spring (リバーブ) Delay (ディレイ) Analog (ディレイ) P-P Dly (ディレイ) Vocal 4 (ディレイ + ルームリバーブ) Chorus 1 (ステレオコーラス) Chorus 2 (モノラルコーラス) Cho+Dly(コーラス +ディレイ)

レコーダー
最大同時録音トラック数:	22トラック(20チャンネル+ステレオマスター)@44.1/48/96kHzサンプリング
最大同時再生トラック数:	20トラック
録音フォーマット:	ビット長:16/24ビット サンプリング周波数:44.1/48/96 kHz モノラル/ステレオ、WAVフォーマット
記録メディア:	SDHC規格対応カード 4 GB ～32 GB(Class10以上) SDXC規格対応カード 64 GB ～ 512GB(Class10以上)

オーディオ・インターフェース
チャンネル数:	入力:22チャンネル 出力:4チャンネル
ビット長:	24ビット
サンプリング周波数:	44.1/48kHz
インターフェース:	USB2.0

オーディオ・インターフェース動作環境
Windows:	OS: Windows® 7 SP1以降 / 8.1 / 10 (32bit, 64bit) CPU: Intel® Core i3以上* USB: USB 3.0 /2.0** * Atom、Celeron、PentinumシリーズおよびAMD製CPUは動作保証外 **Intel製チップセット内蔵のUSBホストコントローラーのみ対応、USBハブ・拡張カードでの使用は動作保証外
Mac:	OS: Mac® OS X 10.11 / 10.12 / 10.13 / 10.14 CPU: Intel® Core i3以上 USB: USB 3.0 /2.0* *USBハブ・拡張カードでの使用は動作保証外
iPhone / iPad:	OS: iOS 9 / 10 /11 * AppleLightning-USBカメラアダプタが別途必要

カードリーダー
クラス:	マスストレージクラス　 USB2.0 HighSpeed

USB HOST
クラス:	USB 2.0 HighSpeed

サンプリング周波数:	44.1/48/96kHz
周波数特性:	-1.0 dB: 20 Hz ～ 20 kHz @44.1 kHzサンプリング -3.0 dB: 20 Hz ～ 40 kHz @96kHzサンプリング
入力換算ノイズ:	EIN -128 dB(IHF-A) @+60 dB、150Ω入力(実測)
レベルメーター:	12セグメント
ディスプレイ:	バックライト付きLCD (128 x64ドット)
電源:	ACアダプタ:DC12V/2A(AD-19)
消費電力:	最大24W
外形寸法:	445 mm (W) x 388.4 mm (D) x 82.6 mm(H)
重量(本体のみ):	3.71kg
