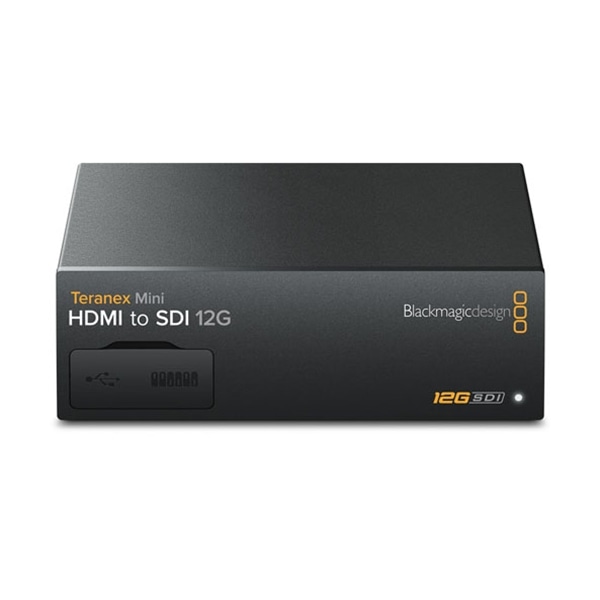

Blackmagicdesign(ブラックマジックデザイン) Teranex Mini HDMI to SDI 12G ダウンコンバーター

製品概要

HDMIから12G-SDIへ変換します。SD、HD、6G、12G-SDIを含むすべてのビデオフォーマットをサポート。アップコンバーターを搭載しており、HDからUltra HDへ変換します。
バランスアナログあるいはAES/EBUからのオーディオ、タイムコード入力をエンベッド。民生用のHDMIカメラからSDIへ変換する場合、またはHDMI接続に対応したコンピューターにSDI出力を追加したい場合に最適なソリューションです。

接続

SDIビデオ 出力

12G-SDI出力 x2。 SD/HD/12G-SDI HDMIビデオ入力を自動マッチング

Blackmagicの12G-SDI製品との使用に推奨されるケーブルの概要は、ここをクリックしてください。

HDMIビデオ入力

HDMI 2.0(タイプA)x1

アナログオーディオ入力

2チャンネルのプロフェッショナルバランスアナログオーディオ(XLR端子) 右XLRはタイムコード入力用に設定可能

デジタルオーディオ入力

4チャンネルのプロフェッショナル110Ωバランスデジタルオーディオ(XLR端子) 右XLRはタイムコード入力用に設定可能

エンベデッドオーディオ

16チャンネル

対応マルチレート

SD/HD/2K/4K自動切替

アップデートおよびコンフィギュレーション

USBあるいはイーサネット

リクロッキング

対応

SDI Output Standards

SD ビデオフォーマット

525i59.94 NTSC、625i50 PAL

HD ビデオフォーマット

720p50、720p59.94、720p60
1080p23.98、1080p24、 1080p25 、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080i50、1080i59.94、1080i60

2K ビデオフォーマット

2K DCI 23.98p、2K DCI 24p、2K DCI 25p

Ultra HD ビデオフォーマット

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60

4K ビデオフォーマット

4K DCI 23.98p、4K DCI 24p、4K DCI 25p

SDI規格

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M Level AおよびB、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1、SMPTE 2082-10、ITU-R BT.656、ITU-R BT.601

SDIビデオレート

SDIビデオインターフェースは、SD SDI、HD 3G-SDI、6G-SDI、12G-SDIで自動切換

SDIビデオサンプリング

4:2:2

SDIオーディオサンプリング

テレビ標準サンプルレート(48kHz/24bit)

SDI色精度

4:2:2

SDIカラースペース

YUV

HDMI Input Standards

SD ビデオフォーマット

525i59.94 NTSC、625i50 PAL

HD ビデオフォーマット

720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60、1080i50、1080i59.94、1080i60

2K ビデオフォーマット

2K DCI 23.98p、2K DCI 24p、2K DCI 25p

Ultra HD ビデオフォーマット

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60

4K ビデオフォーマット

4K DCI 23.98p、4K DCI 24p、4K DCI 25p

HDMIカラースペース

REC 601、REC 709

HDMI色精度

YUV 4:2:2、RGB 4:4:4(HD/2K/4K)

コピー防止

法律上の理由により、著作権で保護されたHDMIソースからのキャプチャーはできません。コンテンツをキャプチャー・配信する前に、著作権の所有を確認してください。

フォーマット・コンバージョン

HDダウンコンバージョン

ソフトウェア

ソフトウェアコントロール
Mac™およびWindows™ソフトウェアはUSB/イーサネット経由でアップグレード内蔵ソフトウェアアップグレード
同梱のアップデートアプリケーションを使用

オペレーティングシステム

Mac 10.14 Mojave、 Mac 10.15 Catalinaあるいはそれ以降のバージョンWindows 8.1、Windows 10

設定コントロール

基本設定コントロール
ミニスイッチ、USB、イーサネット(無償のソフトウェアユーティリティ)プレミアム設定コントロール(オプション)
フロントマウントSmart Panel(LCD、回転ノブおよび6つの設定ボタン)

電源条件

電源

国際対応AC電源内蔵 x1(IEC C14インレット) IEC電源ケーブルが必要。90 - 240V AC入力

イーサネット給電

PoE+(Power over Ethenet)で給電可能(48V DC)

消費電力

16ワット

稼動電圧範囲

90 - 240V AC

スペック

作動環境

作動温度:
0°～ 40°C (32° ～ 104°F)

保管温度:
-20° ～ 60° C (-4° ～ 140° F)

相対湿度:
0% ～ 90% (結露なし)
C (-4° ～ 140° F)
相対湿度:
0% ～ 90% (結露なし)

同梱物

Teranex Mini SDI to HDMI 12G
SDカード(ソフトウェアおよびマニュアル)

保証

3年限定メーカー保証
