製品特長
主な仕様
ビデオ・スイッチャー V-8HD はコンパクトなサイズながら HDMI 8 入力／3 出力スチル・メモリーやシーン・メモリーを使い、多彩かつクリエイティブなライブ・イベントが演出可能。映像、音声の切り替えだけでなく、ピクチャー・イン・ピクチャーやテロップなどの合成も 1 台でできるオールイン・ワン設計カメラや PC、タブレットなど多種多様な HDMI デバイスと効率的なワークフローを実現します。
映像
| 映像処理 | 4：2：2（Y/Pb/Pr）、8ビット |
|---|---|
| 入力端子 | INPUT 1～6：HDMI タイプ A x6 ※HDCP対応 INPUT 7～8：HDMI タイプA x2 ※HDCP対応 ※マルチフォーマット対応 |
| 出力端子 | OUTPUT 1～3：HDMI タイプ A x3 ※HDCP対応 |
| 入力映像フォーマット | INPUT 1～6： 720/59.94p、720/60p ※1、※3 720/50p ※1、※4 1080/59.94i, 1080/60i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p ※2、※3 1080/50i, 1080/50p, 1080/25p ※2、※4 1080/23.98p, 1080/24p ※2 ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。 ※1 システム・フォーマット 720p 設定時 ※2 システム・フォーマット 1080i または 1080p 設定時 ※3 フレーム・レート59.94Hz、60Hz、29.97Hz、30Hz設定時 ※4 フレーム・レート50Hzまたは25Hz設定時 INPUT 7～8： 480/59.94i、480/59.94p、720/59.94p、720/60p、1080/59.94i、1080/60i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※1 576/50i、576/50p、720/50p、1080/50i、1080/50p、1080/25p ※2 1080/23.98p、1080/24p VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz） WXGA（1280×800/60Hz）、SXGA（1280×1024/60Hz） FWXGA（1366×768/60Hz）、SXGA+（1400×1050/60Hz） UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz） ※リフレッシュ・レートは、各解像度の最大値です。 ※CEA-861-E、VESA DMT Version 1.0 Revision 11 準拠 ※1920×1200/60Hz：Reduced blanking ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。 ※1 フレーム・レート 59.94Hzまたは60Hz設定時 ※2 フレーム・レート 50H z設定時 静止画（Still Image）： Bitmap File（.bmp）最大 1920×1080、24 ビットカラー、無圧縮 PNG File（.png）最大 1920×1080、24 ビットカラー JPEG File（.jpg .jpeg）最大1920×1080、24ビットカラー ※最大8枚まで内蔵不揮発メモリーに記憶可能 ※USBメモリーに書き出し可能 ※PNGアルファ・チャンネル対応（AUXバスと排他） |
| 出力映像フォーマット | OUTPUT 1～2： 720/59.94p ※1、※4 720/60p ※1、※5 720/50p ※1、※8 1080/59.94i ※2、※4 1080/60i ※2、※5 1080/50i ※2、※8 1080/59.94p ※3、※4 1080/60p ※3、※5 1080/29.97p ※3、※6 1080/30p ※3、※7 1080/50p ※3、※8 1080/25p ※3、※9 1080/23.98p ※3、※10 1080/24p ※3、※11 ※1 システムフォーマット 720p 設定時 ※2 システムフォーマット 1080i 設定時 ※3 システムフォーマット 1080p 設定時 ※4 フレーム・レート 59.94Hz 設定時 ※5 フレーム・レート 60Hz 設定時 ※6 フレーム・レート 29.97Hz 設定時 ※7 フレーム・レート 30Hz 設定時 ※8 フレーム・レート 50Hz 設定時 ※9 フレーム・レート 25Hz 設定時 ※10 フレーム・レート 23.98Hz 設定時 ※11 フレーム・レート 24Hz 設定時 OUTPUT 3： 1080/59.94p ※1 1080/60p ※2 1080/29.97p ※3 1080/30p ※4 1080/50p ※5 1080/25p ※6 1080/23.98p ※7 1080/24p ※8 ※1 フレーム・レート 59.94Hz 設定時 ※2 フレーム・レート 60Hz 設定時 ※3 フレーム・レート 29.97Hz 設定時 ※4 フレーム・レート 30Hz 設定時 ※5 フレーム・レート 50Hz 設定時 ※6 フレーム・レート 25Hz 設定時 ※7 フレーム・レート 23.98Hz 設定時 ※8 フレーム・レート 24Hz 設定時 |
| 映像エフェクト | 切り替え：カット、ミックス（ディゾルブ／FAM／NAM）、ワイプ（8種類） 合成：ピクチャー・イン・ピクチャー×2（四角型、丸型、菱型）、スプリット（2種）、キー×2（ルミナンス・キー、クロマ・キー）、DSK（ルミナンス・キー、クロマ・キー、アルファ・キー※1、エクスターナル・キー※1） その他：左右反転、上下反転、静止画キャプチャー、静止画再生、アウトプット・フェード（音声、映像：白または黒）、テスト・パターン出力 ※1 AUXバスと排他 |
音声
| 音声処理 | サンプリング・レート：24 ビット／48 kHz |
|---|---|
| 音声フォーマット | リニア PCM、24 ビット／48kHz、2ch |
| 入力端子 | INPUT 1～2：HDMI タイプ A x8 AUDIO IN：RCA ピン・タイプ |
| 出力端子 | OUTPUT 1～3：HDMI タイプ A x3 AUDIO OUT：RCA ピン・タイプ PHONES：ステレオ・ミニ・タイプ |
| 規定入力レベル | AUDIO IN：-10dBu（最大入力レベル：+8dBu） |
| 入力インピーダンス | AUDIO IN：38kΩ |
| 規定出力レベル | AUDIO OUT：-10dBu（最大出力レベル：+8dBu） PHONES：92mW＋92mW（32Ω負荷時） |
| 出力インピーダンス | AUDIO OUT：1kΩ PHONES：10Ω |
| オーディオ・エフェクト | ディレイ、ハイ・パス・フィルター、コンプレッサー、ノイズゲート、イコライザー、マルチバンド・コンプレッサー、リミッター、テスト・トーン出力 |
その他

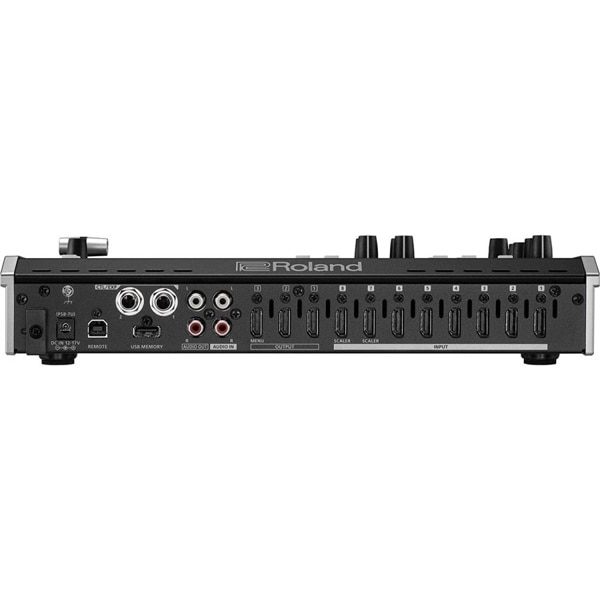

| その他の端子 | USB MEMORY：USB A タイプ（USB メモリー用） REMOTE：USB B タイプ（iPad を接続してのリモート用） CTL/EXP x2：TRS 標準タイプ（フットスイッチ、エクスプレッション・ペダルを接続してのリモート用） |
|---|---|
| その他機能 | プリセット・メモリー（24 個） マクロ・コントロール（100個） シーケンサー・コントロール パネル・ロック機能 EDID エミュレーター オート・スイッチング オート・インプット・ディテクト RECコントロール |
| ディスプレイ | 4.3 インチ TFT カラー LCD：480×272 ドット |
| 電源 | ACアダプター |
| 消費電流 | 3.3A |
| 消費電力 | 39.6 W |
| 外形寸法 | 317（幅）×193（奥行）×70（高さ）mm |
| 質量 | 2.0 kg（ACアダプターを除く） |
| 付属品 | 取扱説明書 ACアダプター 電源コード |
※ 0dBu＝0.775Vrms
