製品特長
主な仕様
ヘッドホン、マイク、ビデオレコーダーは製品に付属しません。
* 4Kには非対応です。
ライブプロダクションの映像&音声を一台で。

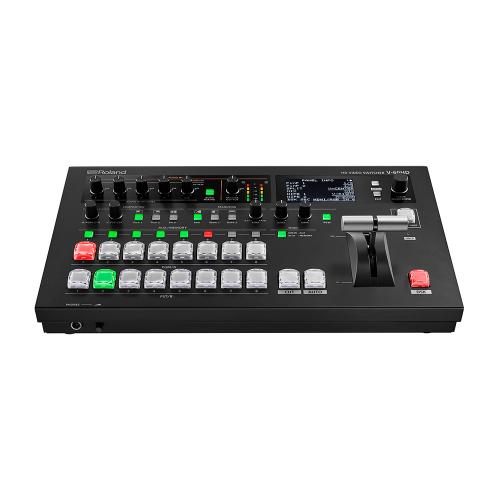

V-60HDはオーディオ・ミキサーを搭載したA4サイズのコンパクトな6チャンネルのビデオ・スイッチャーです。映像だけでなく、音声もミキシングできるので、どこでも誰でも高品位な映像/音声の収録が可能です。
SDI、HDMI、RGBの映像入力、各種音声入力を搭載しているので、業務用ビデオカメラから、コンピュータやタブレット、マイクなどの音響機器をそのまま接続。ビデオ・スイッチャーはもとより、高機能デジタル・オーディオ・ミキサーを搭載しているので、映像と音声のシステムがコンパクトなボディで実現します。
・AUX音声出力のソースに AUDIO INPUT 1~4, 5/6 を選択できる機能を追加
・AUX音声出力の各ソースに対して、イコライザ等の設定を反映させるかどうかを選択できる機能を追加
・AUX音声にDELAY機能を追加
・SDI/HDMI出力音声を VIDEO OUTPUT ASSIGN 設定に追従させずに個別に設定できる機能を追加
・USB メモリーから読み込める画像フォーマットにJPEG ファイル・フォーマットを追加
・本体に保存している静止画をUSB メモリーへ書き出す機能を追加
・RS-232コマンドに TEST PATTERN, TEST TONE を変更できるコマンドを追加
・SDI 入力の対応フォーマットに 1080/60p, 1080/60i, 1080/30p, 1080/29.97p, 1080/25p, 1080/24p, 1080/23.98p, 720/60p を追加
・MULTI-VIEW LABEL EDIT で STILL 1/2, PGM, PST ラベルも変更可能
・AUDIO DELAYの設定値を、“frame”に加え“msec”も併記
・CAPTURE IMAGE 機能で、出力映像もキャプチャの対象にできるように改善
・TEST TONE をL側1kHz, R側400Hzで出力できるように改善
詳しくはこちら
詳しくはこちら
また、音声収録はビデオのエンジニアには解決しづらい問題でした。V-60HDはコンパクトでありながら、6チャンネルのビデオ入力と、スケーラー機能、高度なオーディオ機能で、様々な要求に応えることができます。
映像の入出力は、3G-SDI、HDMI、およびRGB端子に対応。SDI入力は、1080iと1080pを混在して入力することができますので、持ち込まれたビデオカメラをそのまま入力可能。
また、音声はプリアンプ、コンプレッサー付きのデジタル・オーディオ・ミキサーを搭載しているので、別途ミキサーを用意する必要がありません。音の歪みが怖いコンサート収録や、ミキサーの操作が煩わしいパネルディスカッションの収録は、すべてV-60HDに任せられます。
スマートデバイスをタリーランプに変身させられるスマート・タリー機能、ビデオレコーダーをマルチトラックのオーディオレコーダーにできる8chオーディオ・エンベデッダー機能など、プロダクションのワークフローを変化させます。
コンパクトで使いやすいデザイン、統合されたオーディオとビデオ・スイッチャーの機能は、学校の様々なシチュエーションに持ち運んで使うことができます。
プロ仕様のパネルながらシンプルな操作感を実現。学校の生徒やビデオの初心者の方でも簡単に操作できます。
プロの映像演出を可能にするTバーやスイッチ類、誰でもタリーが使えるスマート・タリー機能など、プロダクションのワークフローを学びたい生徒に良い教材となります。
SDI、HDMI、RGBの各入力を搭載し、様々な信号を混在して使えるので、学生や教員が持ち寄るパソコンや民生用ビデオカメラなどが繋がらないというトラブルを回避できるので、機材管理者の手間を省けるのも大きなメリットです。
またオートミキシング機能を搭載したデジタル・オーディオ・ミキサーはこれらの施設の音響調整で効果を発揮。
Ver.2.0から追加された各映像入力、静止画毎に映像表示間隔を設定可能なオート・スキャン機能と共にオペーレションの手間を減らすことができます。音声処理はディレイやコンプレッサーなどの高度なエフェクトを搭載。構内放送や録音、ストリーミング用途に高品位の音声を提供します。
コンパクトながら映像と音声をオールインワンで操作できるので、イベントに合わせて持ち運び、どこでもセットアップしてすぐに使うことができます。
Ver.2.0から追加された各映像入力、静止画毎に映像表示間隔を設定可能なオート・スキャン機能を使えば、配信時に便利な順次、もしくはランダム切り替えが可能です。
* 4Kには非対応です。
ライブプロダクションの映像&音声を一台で。
収録・編集ワークフローを変える SDI / HDMI 両対応の 6ch ビデオ・スイッチャー。
V-60HDはオーディオ・ミキサーを搭載したA4サイズのコンパクトな6チャンネルのビデオ・スイッチャーです。映像だけでなく、音声もミキシングできるので、どこでも誰でも高品位な映像/音声の収録が可能です。
SDI、HDMI、RGBの映像入力、各種音声入力を搭載しているので、業務用ビデオカメラから、コンピュータやタブレット、マイクなどの音響機器をそのまま接続。ビデオ・スイッチャーはもとより、高機能デジタル・オーディオ・ミキサーを搭載しているので、映像と音声のシステムがコンパクトなボディで実現します。
システム・プログラム VER.3.00 公開
・VISCA over IP 対応ビデオカメラ(Sony社製PTZカメラ等)、PTZOptics社製PTZカメラ、Avonic社製PTZカメラを操作できる機能を追加・AUX音声出力のソースに AUDIO INPUT 1~4, 5/6 を選択できる機能を追加
・AUX音声出力の各ソースに対して、イコライザ等の設定を反映させるかどうかを選択できる機能を追加
・AUX音声にDELAY機能を追加
・SDI/HDMI出力音声を VIDEO OUTPUT ASSIGN 設定に追従させずに個別に設定できる機能を追加
・USB メモリーから読み込める画像フォーマットにJPEG ファイル・フォーマットを追加
・本体に保存している静止画をUSB メモリーへ書き出す機能を追加
・RS-232コマンドに TEST PATTERN, TEST TONE を変更できるコマンドを追加
・SDI 入力の対応フォーマットに 1080/60p, 1080/60i, 1080/30p, 1080/29.97p, 1080/25p, 1080/24p, 1080/23.98p, 720/60p を追加
・MULTI-VIEW LABEL EDIT で STILL 1/2, PGM, PST ラベルも変更可能
・AUDIO DELAYの設定値を、“frame”に加え“msec”も併記
・CAPTURE IMAGE 機能で、出力映像もキャプチャの対象にできるように改善
・TEST TONE をL側1kHz, R側400Hzで出力できるように改善
詳しくはこちら
外部電源対応状況
14V タイプ・カメラ用バッテリーを外部電源として使用することがでます。詳しくはこちら
ビデオ・プロダクション
コンサートやイベントのビデオ収録の現場では、多く要求に対して即興で応える必要があります。また、音声収録はビデオのエンジニアには解決しづらい問題でした。V-60HDはコンパクトでありながら、6チャンネルのビデオ入力と、スケーラー機能、高度なオーディオ機能で、様々な要求に応えることができます。
映像の入出力は、3G-SDI、HDMI、およびRGB端子に対応。SDI入力は、1080iと1080pを混在して入力することができますので、持ち込まれたビデオカメラをそのまま入力可能。
また、音声はプリアンプ、コンプレッサー付きのデジタル・オーディオ・ミキサーを搭載しているので、別途ミキサーを用意する必要がありません。音の歪みが怖いコンサート収録や、ミキサーの操作が煩わしいパネルディスカッションの収録は、すべてV-60HDに任せられます。
スマートデバイスをタリーランプに変身させられるスマート・タリー機能、ビデオレコーダーをマルチトラックのオーディオレコーダーにできる8chオーディオ・エンベデッダー機能など、プロダクションのワークフローを変化させます。
教育
V-60HDは、学校の講義収録や遠隔授業、スポーツ中継やライブパフォーマンス、学校イベントなどで、高品質な制作環境を実現します。コンパクトで使いやすいデザイン、統合されたオーディオとビデオ・スイッチャーの機能は、学校の様々なシチュエーションに持ち運んで使うことができます。
プロ仕様のパネルながらシンプルな操作感を実現。学校の生徒やビデオの初心者の方でも簡単に操作できます。
プロの映像演出を可能にするTバーやスイッチ類、誰でもタリーが使えるスマート・タリー機能など、プロダクションのワークフローを学びたい生徒に良い教材となります。
SDI、HDMI、RGBの各入力を搭載し、様々な信号を混在して使えるので、学生や教員が持ち寄るパソコンや民生用ビデオカメラなどが繋がらないというトラブルを回避できるので、機材管理者の手間を省けるのも大きなメリットです。
会議 / ホテル / ホール / イベント
V-60HDは、会議、ホテル、展示会場などのイベントスペースの常設機材にも最適です。近年増えているマルチスクリーンの映像送出と、音響調整を一台で実現します。またオートミキシング機能を搭載したデジタル・オーディオ・ミキサーはこれらの施設の音響調整で効果を発揮。
Ver.2.0から追加された各映像入力、静止画毎に映像表示間隔を設定可能なオート・スキャン機能と共にオペーレションの手間を減らすことができます。音声処理はディレイやコンプレッサーなどの高度なエフェクトを搭載。構内放送や録音、ストリーミング用途に高品位の音声を提供します。
コンパクトながら映像と音声をオールインワンで操作できるので、イベントに合わせて持ち運び、どこでもセットアップしてすぐに使うことができます。
ビデオ・スイッチャー
V-60HDのビデオ・スイッチャーは6チャンネル入力対応。全入力にはFS(フレームシンクロナイザー)を内蔵。SDI/HDMI/RGBの6つの映像と2つの静止画をシームレスに切り替えることができます。映像の切り替え効果は、カット、クロスディゾルブ、NAM、FAMに対応。ワイプパターンは最大30種類使用できます。Ver.2.0から追加された各映像入力、静止画毎に映像表示間隔を設定可能なオート・スキャン機能を使えば、配信時に便利な順次、もしくはランダム切り替えが可能です。
映像 | |
---|---|
映像処理 | 4:2:2(Y/Pb/Pr)、8ビット |
入力端子 | SDI IN 1~4:BNCタイプ×4 ※SMPTE 424M(SMPTE 425M-AB)、292M準拠 HDMI IN 5~6:HDMIタイプA×2 ※HDCP対応 ※マルチフォーマット対応 RGB/COMPONENT IN 6:15ピン・ミニD-subタイプ×1 ※INPUT 6は、HDMIまたはRGB/COMPONENTのどちらかを選択 ※マルチフォーマット対応 |
出力端子 | SDI OUT 1~2:BNCタイプ×2 ※SMPTE 424M(SMPTE 425M-AB)、292M準拠 HDMI OUT 1~2:HDMIタイプA×2 HDMI MULTI-VIEW:HDMIタイプA×1 ※HDCP対応 |
入力映像フォーマット | SDI IN 1~4:SMPTE 296M、274M準拠 720/59.94p、720/60p ※1、※3 720/50p ※1、※4 1080/59.94i、1080/60i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※2、※3 1080/50i、1080/50p、1080/25p ※2、※4 1080/23.98p、1080/24p ※2 ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。 ※1 システムフォーマット 720p設定時 ※2 システムフォーマット 1080i または 1080p設定時 ※3 フレーム・レート 59.94Hz設定時 ※4 フレーム・レート 50Hz設定時 HDMI IN 5: HDMI/RGB/COMPONENT IN 6: 480/59.94i、480/59.94p、720/59.94p、720/60p、1080/59.94i、1080/60i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※1 576/50i、576/50p、720/50p、1080/50i、1080/50p、1080/25p ※2 1080/23.98p、1080/24p VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz) WXGA(1280×800/60Hz)、SXGA(1280×1024/60Hz) FWXGA(1366×768/60Hz)、SXGA+(1400×1050/60Hz) UXGA(1600×1200/60Hz)、WUXGA(1920×1200/60Hz) ※リフレッシュ・レートは、各解像度の最大値です。 ※CEA-861-E、VESA DMT Version 1.0 Revision 11 準拠 ※1920×1200/60Hz:Reduced blanking ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。 ※1 フレーム・レート 59.94Hz設定時 ※2 フレーム・レート 50Hz設定時 |
静止画(Still Image) | Bitmap File(.bmp)最大1920×1080、24ビットカラー、無圧縮 PNG File(.png)最大1920×1080、24ビットカラー JPG File(.jpg)最大1920×1080、24ビットカラー ※最大2枚まで内蔵不揮発メモリーに記憶可能 ※USBメモリーに書き出し可能 ※PNGαチャンネルは非対応です。 |
出力映像フォーマット | SDI OUT 1~2:SMPTE 296M、274M準拠 HDMI OUT 1~2: 720/59.94p、720/50p(SYSTEM FORMAT 720p設定時) 1080/59.94i、1080/50i(SYSTEM FORMAT 1080i設定時) 1080/59.94p、1080/50p(SYSTEM FORMAT 1080p設定時) ※フレーム・レートは、SYSTEMメニューで選択します(59.94Hzまたは50Hz)。 |
HDMI MULTI-VIEW: | 1080/59.94p、1080/50p |
映像エフェクト | 切り替え:カット、ミックス(ディゾルブ/FAM/NAM)、ワイプ(30種類) 合成:ピクチャー・イン・ピクチャー(四角型、丸型、ハート型、菱型)、 スプリット(4種類)、DSK(ルミナンス・キー、クロマ・キー) その他:左右反転、アウトプット・フェード、静止画キャプチャー、静止画再生、 静止画書き出し、テスト・パターン出力 |
音声 | |
音声処理 | サンプリング・レート:24ビット/48kHz |
音声フォーマット | SDI IN:リニアPCM、24ビット/48kHz、2ch(SMPTE 299M準拠) SDI OUT:リニアPCM、24ビット/48kHz、8ch(SMPTE 299M準拠) HDMI IN/OUT:リニアPCM、24ビット/48kHz、2ch |
入力端子 | デジタル:SDI IN 1~4:BNCタイプ×4 HDMI IN 5~6:HDMIタイプA×2 アナログ:AUDIO IN 1~4:コンボ・タイプ(XLR、TRS標準)、ファンタム電源 AUDIO IN 5~6:RCAピン・タイプ |
ファンタム電源 | DC48V(無負荷時最大)、10mA(最大負荷) ※電流値は1チャンネル当たり |
出力端子 | デジタル:SDI OUT 1~2:BNCタイプ×2 HDMI OUT 1~2:HDMIタイプA×2 HDMI MULTI-VIEW:HDMIタイプA×1 アナログ:AUDIO OUT:XLRタイプ AUDIO OUT:RCAピン・タイプ PHONES:ステレオ標準タイプ |
規定入力レベル | AUDIO IN 1~4:-60~+4dBu(最大入力レベル:+22dBu) AUDIO IN 5~6:-10dBu(最大入力レベル:+8dBu) |
入力インピーダンス | AUDIO IN 1~4: 10kΩ(HEAD AMP GAIN 0~+23dBu)、5kΩ(HEAD AMP GAIN 24~+64dBu) AUDIO IN 5~6:15kΩ |
規定出力レベル | AUDIO OUT(XLR):+4dBu(最大出力レベル:+22dBu) AUDIO OUT(RCA):-10dBu(最大出力レベル:+8dBu) PHONES:92mW+92mW(32Ω負荷時) |
出力インピーダンス | AUDIO OUT(XLR):600Ω AUDIO OUT(RCA):1kΩ PHONES:10Ω |
オーディオ・エフェクト | ディレイ、ハイパスフィルター、コンプレッサー、ノイズゲート、イコライザー、 マルチバンド・コンプレッサー、リミッター、テスト・トーン出力 |
その他 | |
その他の端子 | USB MEMORY:USB Aタイプ(USBメモリー用) TALLY/GPI:25ピンD-subタイプ(メス)(TALLY:12、GPI:8) RS-232:9ピンD-subタイプ(オス)(外部制御用) CONTROL:RJ45 100BASE-TX(外部制御用) |
その他機能 | プリセット・メモリー(8個) パネル・ロック機能 EDIDエミュレーター スマート・タリー オート・スキャン リモート・カメラ制御 |
ディスプレイ | グラフィックLCD:128×64ドット |
電源 | ACアダプター |
消費電流 | 3.1A |
消費電力 | 37.0W |
動作温度 | 0~+40℃ |
外形寸法 | 356(幅)×221(奥行)×96(高さ)mm |
質量 | 3.0kg(ACアダプターを除く) |
付属品 | 取扱説明書 ACアダプター 電源コード 保証書 ローランド ユーザー登録カード |
※0dBu=0.775Vrms
