製品特長
主な仕様
特長

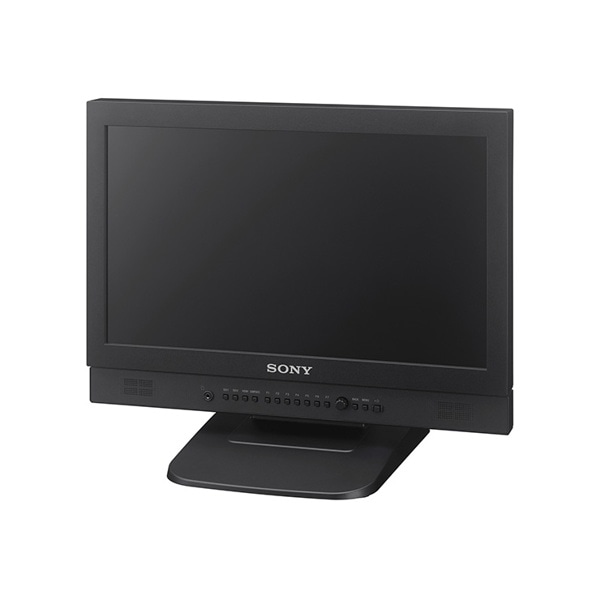

・17型フルHD（1920×1080）液晶パネル搭載・薄型・軽量なデザイン、低消費電力を実現
・高性能のI/P変換を実現
・HD-SDIやHDMIなどの入力やモニタースタンドを標準装備したオールインワンデザイン
・入力波形（ウェーブフォーム）/オーディオレベル（8CH）/ベクトルスコープ表示機能
・フロントステレオスピーカー搭載
・PVM-A / LMD-Aシリーズと同様の操作性、基本性能を搭載
・カメラフォーカス機能
・タイムコード表示
・2画面表示（サイドバイサイド）機能
・画像反転機能
・DC電源低下時の警告表示
・ファンレス機構（静音設計）
・その他の特長
付属：AC電源コード×1、3極→2極変換プラグ×1、ACプラグホルダー×1、ご使用になる前に×1、European Representative（欧州代理人）×1、保証書×1
仕様表
| 画像系 | ||
|---|---|---|
| パネル | a–Si TFT アクティブマトリクスLCDパネル | |
| 画面サイズ | 17.3型 | |
| 表示エリア（幅×高さ）、対角 | 381.9×214.8mm | |
| アスペクト比 | 16：9 | |
| 解像度 | 1920×1080ピクセル（FULL HD） | |
| パネルドライバー | – | |
| パネル表示フレームレート | – | |
| 視野角（パネルの仕様） | 80度/60度/80度/80度 （上/下/左/右、コントラスト＞10：1、Typical値） | |
| 3D視野角 | – | |
| 有効画素率 | 99.99％ | |
| スキャン | ノーマル：0％ | |
| 色温度 | D65、D93 | |
| 標準輝度 | – | |
| カラースペース（カラーガマット） | – | |

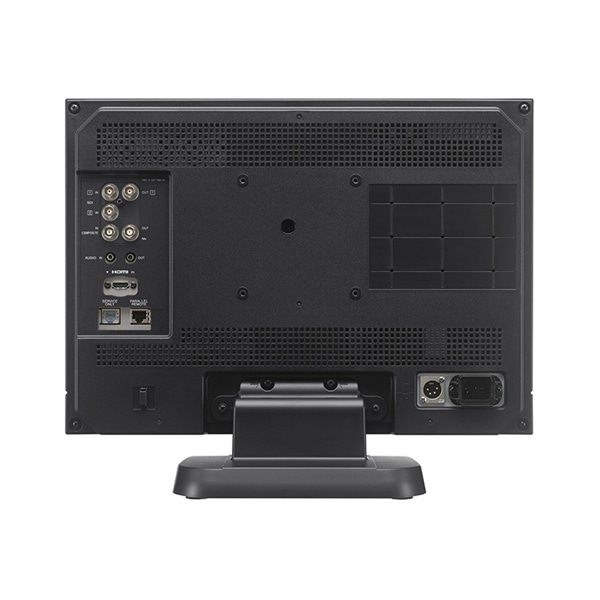

| 入/出力系 | ||
| SDI入力 | BNC×2 | |
| HDMI入力 | HDMIコネクター×1（HDCP対応） | |
| DVI入力 | – | |
| DisplayPort入力 | – | |
| コンポジット入力 | BNC×1（NTSC/PAL）、1Vp–p±3dB、負同期 | |
| Y/C入力 | – | |
| RGB/コンポーネント入力 | – | |
| HD15入力 | – | |
| 音声入力 | ステレオミニジャック×1、–5dBu、47kΩ以上 | |
| 外部同期入力 | – | |
| リモート入力 | パラレルリモート | RJ–45モジュラーコネクター8ピン×1 |
| シリアルリモート | RJ–45モジュラーコネクター×1（サービス用端子） | |
| DC入力 | XLR4ピン（凸） DC12 – 17V（出力インピーダンス：0.05Ω以下） | |
| オプションスロット | – | |
| オプション入力 | – | |
| オプションオーディオ入力 | – | |
| SDI出力 | BNC×1（HD/SD） 出力信号振幅：800mVp–p±10％ 出力インピーダンス：75Ω不平衡 | |
| コンポジット出力 | BNC×1、ループスルー、75Ω自動終端機能付き | |
| Y/C出力 | – | |
| RGB/コンポーネント出力 | – | |
| 外部同期出力 | – | |
| 音声モニター出力 | ステレオミニジャック×1 | |
| 内蔵スピーカー出力 | 2.0Wステレオ出力 | |
| ヘッドホン出力 | ステレオミニジャック×1 | |
| DC出力 | – | |
| その他 | ||
| 電源 | AC100 – 240V、0.4 – 0.3A、50/60Hz DC12 – 17V、2.7 – 1.9A | |
| 消費電力 | 約38W（最大） 約28W（平均消費電力、工場出荷時） | |
| 外形寸法（幅×高さ×奥行） | 約423.2×303.8×68.0mm（モニタースタンド除く） 約423.2×346.5×264.4mm（モニタースタンド含む） | |
| 質量 | 約4.1kg（モニタースタンド除く） 約5.9kg（モニタースタンド含む） | |
| ウォームアップ時間 | 約30分 | |
| 動作条件 | 温度 | 0 – 35℃ |
| 推奨使用温度 | 20 – 30℃ | |
| 湿度 | 30 – 85％（結露なきこと） | |
| 気圧 | 700 – 1,060ヘクトパスカル | |
| 保存・輸送条件 | 温度 | –20 – ＋60℃ |
| 湿度 | 0 – 90％ | |
| 気圧 | 700 – 1,060ヘクトパスカル | |
| 付属品 | AC電源コード×1、3極→2極変換プラグ×1、ACプラグホルダー×1、ご使用になる前に×1、保証書×1 | |
