製品特長
主な仕様
特徴

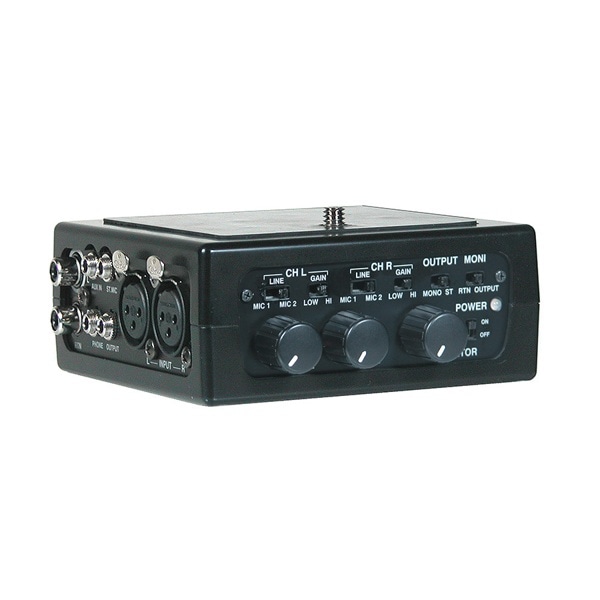

・DSLRムービー撮影使用に設計された2CHポータブルミキサー・2CHのXLRバランスライン、またはバランスマイク入力、
・φ3.5ジャックマイク入力、φ3.5ジャックAUX入力、
・φ3.5ジャックOUTPUT、φ3.5ジャックヘッドフォンモニター出力、
・RCAピンジャックリターンモニター入力を備えたDSLR用ポータブルミキサー。
・ファンタム電源、カメラのAGC動作無効化機能、
・出力ピークインジケーター、ヘッドフォンアンプを搭載。
電源は単三形乾電池 × 4本使用。
仕様
| 入力部 | ・LINE/MIC-1(電子バランス)：XLR3ピン(メス) × 2(CH L、CH R) ・MIC-2：φ3.5 ステレオジャック × 1 ・AUX：φ3.5 モノラルジャック × 1 ・RETURN・RCAステレオピンジャック × 1 |
|---|---|
| 入力 | 【LINE/AUX】 ゲイン：LO・・・最大入力レベル：＋22dBu、最大ゲイン：－22dB、入力インピーダンス：19kΩ／10kΩ ゲイン：HI・・・最大入力レベル：＋6dBu、最大ゲイン：－6dB、入力インピーダンス：19kΩ／10kΩ 【MIC-1／MIC-2】 ゲイン：LO・・・最大入力レベル：0dBu、最大ゲイン：0dB、入力インピーダンス：2kΩ/2kΩ ゲイン：HI・・・最大入力レベル：0dBu、最大ゲイン：0dB、入力インピーダンス：2kΩ/2kΩ 【RETURN】 ゲイン： - ・・・最大入力レベル:0dBu、最大ゲイン:+25dB、入力インピーダンス:8kΩ |
| 出力部 | ・OUTPUT：φ3.5ステレオジャック × 1 ・ヘッドホンモニターOUT：φ3.5ステレオジャック × 1 ・最大出力レベル(1%歪み) OUTPUT・・・0dBu以上(負荷2kΩ以上)、－2dBu以上でピークインジケーター(赤)点灯 ヘッドホンモニターOUT・・・－3.5dBu以上(負荷32Ω、電池電圧5V時) |
| 出力インピーダンス | OUTPUT：56Ω |
| カメラのAGC動作無効化信号 | OUTPUT(Lch)：20kHz、－50dBu(機能ON時) |
| ファンタム電源電圧 | ＋48±2V |
| 周波数特性(LINE/MIC-1/AUX入力) | OUTPUT：20Hz～30kHz(＋0/－1dB以下) ヘッドホンモニターOUT：50Hz～20kHz(＋0/－1dB以下) |
| 入力換算ノイズレベル(MIC-1、ゲインHI、単ch入力) | OUTPUT：－118dBu(＋16dBゲイン、A weighted) |
| THD＋N(MIC-1、ゲインLO、1kHz、－3dBu入力) | OUTPUT：0.008%以下(－3dBu出力) |
| 電源 | 単三形乾電池 × 4本 |
| 定常消費電力 | 約16mA(電池電圧5V、無信号、ファンタムOFF) 約64mA(電池電圧5V、ファンタムON、マイク1本接続) |
| 電池連続使用時間 | 15時間以上(単三形アルカリ乾電池、ファンタムOFF) |
| 外形／質量 | 外形：W130 X D103 X H42 (mm) (突起物含まず) 質量：375g(電池含まず) |
