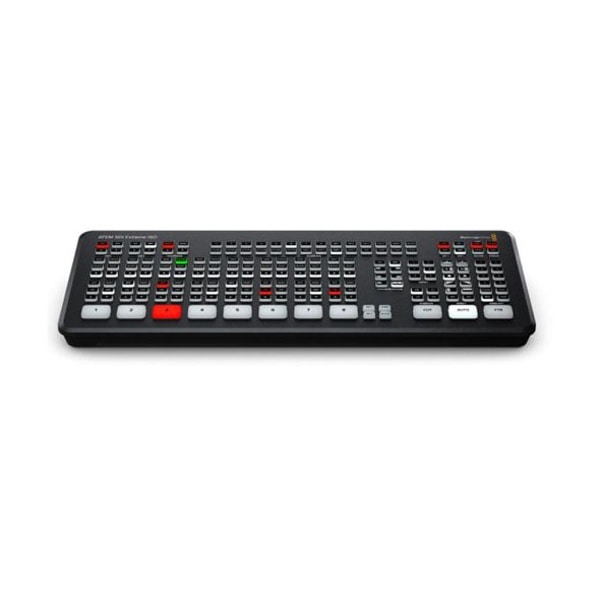

このモデルは、ATEM SDI Pro ISOモデルの全機能と、8つのSDI入力および4つのSDI出力を搭載しています。9系統のH.264ビデオストリームをリアルタイムで収録できるので、8系統のクリーンフィード入力とプログラムビデオが得られます。DaVinci Resolveプロジェクトファイルも保存されます。

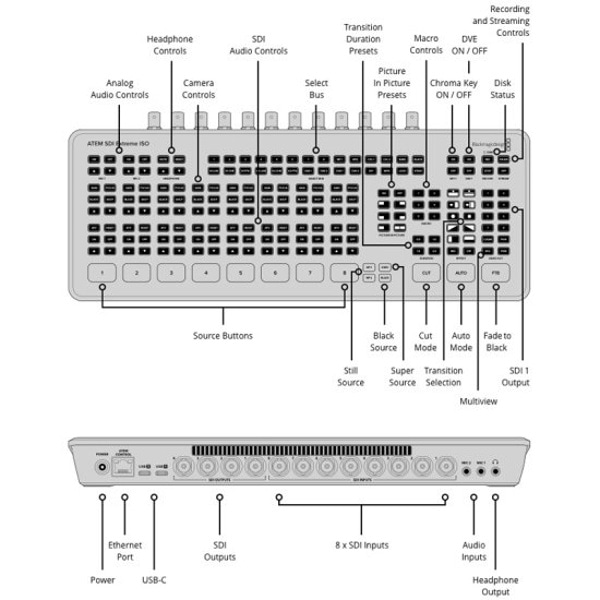

接続
ビデオ入力合計出力合計
Aux出力合計
オーディオ入力合計
3.5mmステレオミニジャック x2
オーディオ出力合計
3.5mmステレオミニジャック x1
タイムコード接続
未対応
SDIビデオ入力
3G-SDI x8（10-bit HD切替可能）。
2chのエンベデッドオーディオ
ビデオ入力再同期
全8入力のSDI入力で対応
フレームレート/フォーマットコンバーター
全8入力のSDI入力で対応
SDIプログラム出力
イーサネット
イーサネットは10/100/1000 BASE-Tをサポート（ライブ配信、ソフトウェアコントロール、ソフトウェアアップデート、直接/ネットワーク経由でのパネル接続用）
コンピューターインターフェース
USBタイプC 3.1 Gen1 x2（外付けドライブ収録、ウェブカム出力、ソフトウェアコントロール、ソフトウェアアップデート、パネル接続用）
フォーマット
HDビデオ入力フォーマット720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080i50、1080i59.94、1080i60
HDビデオ出力フォーマット
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
ビデオ配信フォーマット
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
Ultra HDビデオフォーマット
未対応
ビデオサンプリング
4:2:2 YUV
色精度
10-bit
カラースペース
Rec. 709
カラースペース変換
ハードウェアベースのリアルタイム
製品仕様
アップストリームキーヤーダウンストリームキーヤー
Advanced Chroma Keyer
4つまで
リニア/ルマキーヤー
4つまで
トランジションキーヤー
DVEのみ
レイヤー数
パターンジェネレーター
カラージェネレーター
ボーダー/ドロップシャドウ付きDVE
インターフェース
モニターの最低解像度 1366 x 768
オーディオ
オーディオミキサー2チャンネルミキサー x11入力。
On/Off/Audio-Follow-Videoをチャンネルごとに選択、ゲインコントロールをチャンネルごとに調整。
レベルおよびピークを測定。加えて、新しいFairlightオーディオエンハンサー （コンプレッサー、ゲート、リミッター、6バンドのパラメトリックEQ）、マスターゲインコントロール。
アナログ入力
アンバランスステレオ
アナログ入力遅延
最大8フレーム
入力インピーダンス
1.8k
最大入力レベル
+6dBV
プラグインパワーマイク
3.5mmミニジャック両方で対応
ストリーミング
直接配信ATEM SDI Extreme ISOは、イーサネット経由でReal Time Messaging Protocol (RTMP) またはUSB-C経由で共有のモバイルインターネット接続を使用した、直接ライブ配信を実行可能
収録
ビデオとオーディオの直接収録USB-C 3.1 Gen 1拡張ポートで外付けメディアに直接収録可能
ビデオ収録
SDI個別収録（ISO）入力 x8。H.264の.mp4ファイル、ATEMビデオフォーマットで最大70Mb/s、AACオーディオ付き。
プログラム出力 x1。H.264の.mp4ファイル、配信品質設定およびATEMビデオフォーマットに対応、AACオーディオ付き。
オーディオ収録
2chオーディオ入力 x10。個別の24-bit 48KHzの.wavファイルとして収録。アナログ2chオーディオ入力 x2とSDI 2chエンベデッドオーディオ入力 x8
スイッチング
プログラムのスイッチングは、DaVinci Resolveプロジェクトファイル（.drp）として収録
メディアのフォーマット
exFAT（Windows/Mac）またはHFS+（Mac）ファイルシステムにフォーマットしたメディアをサポート
マルチビューモニタリング
マルチビューモニタリング16、13、10、7、4ビューに設定可能（プログラム、プレビュー、8つのSDI入力、SuperSource、クリーンフィード、メディアプレーヤー、配信ステータス、収録ステータス、オーディオメーター）
マルチビュー・ビデオフォーマット
HD
メディアプレーヤー
メディアプレーヤーチャンネル
各メディアプレーヤーにフィル＆キー
メディアプールのスチルイメージ容量
20（フィル＆キー付き）
メディアプールのスチルイメージフォーマット
PNG、TGA、BMP、GIF、JPEG、TIFF
コントロール
コントロールパネル内蔵コントロールパネル。カメラコントロールに対応したソフトウェアコントロールパネルを同梱。オプションのハードウェアパネルをサポート。
コントロールパネル接続
イーサネットは10/100/1000 BASE-Tをサポート。イーサネットを使用して、パネルと筐体を直接、またはネットワーク経由で接続。ATEM SDI Extreme ISOは、USB-Cでの直接接続に対応。イーサネットまたはUSB-C経由でソフトウェアアップデートが可能。
コントロールパネル互換
ATEM Software Controlパネルを同梱。ATEM 1 M/E Advanced Panel、ATEM 2 M/E Advanced Panel、ATEM 4 M/E Advanced Panelと互換。ATEM SDI Extreme ISOは、Videohub Smart Control ProおよびVideohub Master Control Proを使った、ソースから送信先へのルーティングをBlackmagic Videohub Hardware Panel Setupユーティリティでコンフィギュレーション可能
同梱コントロールパネル
ATEM Software Controlパネルを無償で同梱（Mac 11.0 Big Sur、Mac 12.0 Montereyまたはそれ以降のバージョン、Windows 10 64-bitまたはWindows 11）
ソフトウェア
ソフトウェアアップデートMac OS XまたはWindowsコンピューターにUSBまたはイーサネットを直接接続。ATEM Switcher Utilityを同梱
コンフィギュレーション
ATEM Software Controlパネルで設定。ATEM筐体のIPアドレスは、USBで筐体に接続したATEM Switcher Utilityで設定。
オペレーティングシステム
Mac 11.0 Big Sur、Mac 12.0 Monterey あるいはそれ以降のバージョン
Windows 10 64-bit
Windows 11
電源条件
電源外部12V電源 x1。
使用電力
36W
作動環境
作動温度5°～40°C（41°～104°F）
保管温度
-10°～60°C（14°～140°F）
相対湿度
0%～90%（結露なし）
